57SHD0807 мотор гибрида NEMA 23 Stepper вращающий момент 2.2N.M 3.0A 2 участков высокий для CMM робота

57SHD0807 мотор гибрида NEMA 23 Stepper вращающий момент 2.2N.M 3.0A 2 участков высокий для CMM робота

Наименование марки:	Casun
Номер модели:	57SHD0807-24BH
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

2200mN.m

Текущий:

3.0A

Длина двигателя:

76 мм

Вал:

Филируя плоская длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Мотор NEMA 23 гибридный Stepper

Гибридный Stepper мотор 57SHD0807

Гибридный Stepper мотор 3.0A

Характер продукции

57SHD0807 Гибридный шаговый двигатель NEMA 23, 2 фазы, высокий крутящий момент 2,2 Нм, 3,0 А для КИМ робота

Обзор продукта

[57SHD0807] Гибридный шаговый двигатель NEMA 23 размером 57x57x76 мм, 2 фазы, высокий крутящий момент 2,2 Нм, 3,0 А для КИМ робота. Серия гибридных шаговых двигателей 57 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошагания для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите собственную индивидуальную конфигурацию.

Ключевые особенности

Высокий крутящий момент и высокая точность

Для оборудования высокотехнологичной и электронной промышленности

Принимаем контрактное производство

Основана в Китае 12 лет назад, обслужила более 800 клиентов

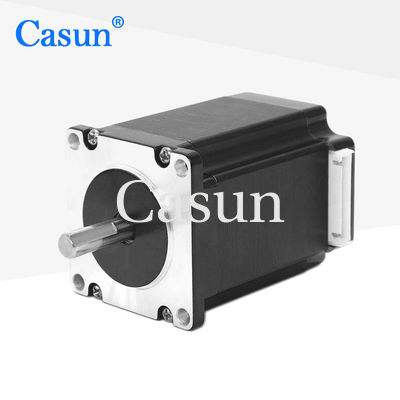

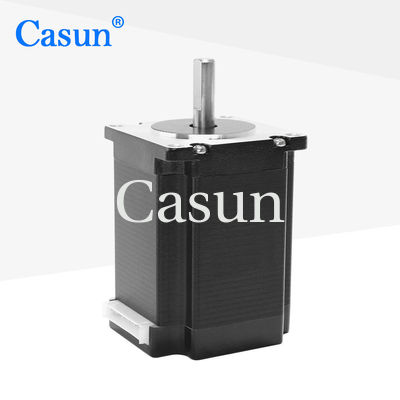

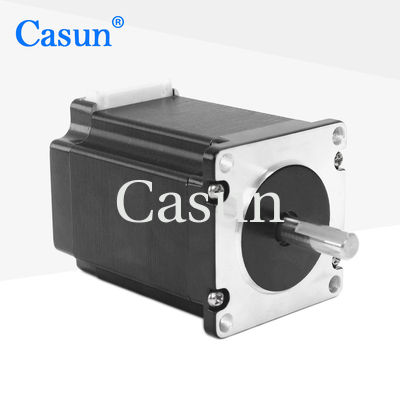

Визуальное представление

Технические характеристики двигателя

Угол шага	1,8°
Размер корпуса	57 мм
Количество фаз	2 фазы
Номинальный ток	3,0 А
Удерживающий момент	2200 мНм
Сопротивление	2,0 Ом
Индуктивность	8,0 мГн
Инерция ротора	460 г-см²
Вес двигателя	1 кг
Количество проводов	4
Подключение	Биполярное

Рабочие характеристики

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Доступные подмодели

Модель	Удерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
57SHD4013-21B	0,6 Нм	1,8°	41 мм	D-вал-21 мм	1,0 А
57SHD4415-21B	1,1 Нм	1,8°	54 мм	D-вал-21 мм	3,0 А
57SHD4816-21B	2,0 Нм	1,8°	76 мм	D-вал-21 мм	3,0 А
57SHD4913-21B	2,5 Нм	1,8°	83 мм	D-вал-21 мм	3,0 А
57SHD4934-20B	3,0 Нм	1,8°	100 мм	D-вал-20 мм	3,0 А

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по индивидуальному заказу в соответствии с вашими требованиями. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, проводами с особыми требованиями, разъемами и т. д.

Энкодер

Тормоз

Редуктор

Вал

Получить предложение
