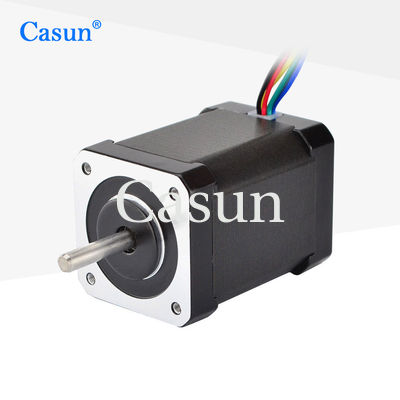

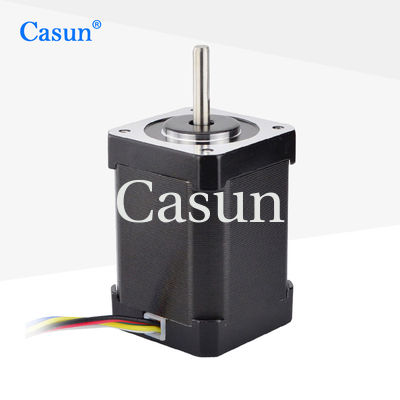

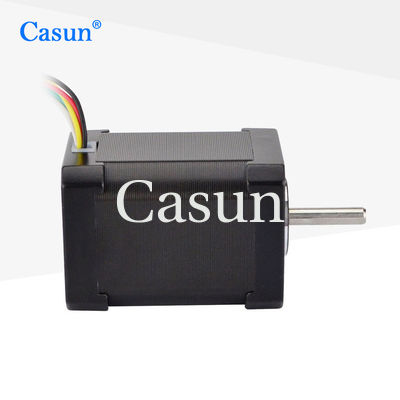

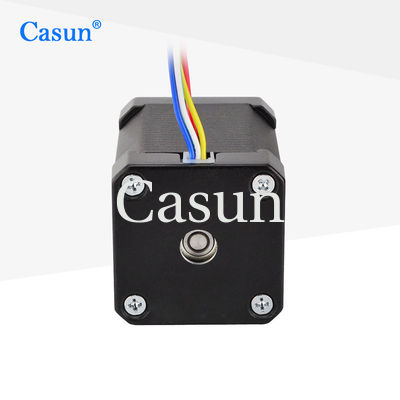

Шаговый двигатель NEMA 17 используется для управления различными этапами процесса упаковки, такими как заполнение, уплотнение и упаковка.
По сравнению с другими типами двигателей, шаговые двигатели NEMA 17 обычно имеют более низкую стоимость.
Особенности:
Степь Ангел |
1.8 ° |
Размер рамы |
42 мм |
Количество фаз |
Фаза 4 |
Номинальный ток |
1.2 А |
Поддерживающий момент |
650 мН.м. |
Сопротивление |
60,0 ом |
Индуктивность |
70,0 мГ |
Инерция ротора |
102 г-см2 |
Масса двигателя |
00,50 кг |
Количество потенциальных клиентов |
6 |
Соединение |
Биполярный |
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Модель | Поддерживающий момент | Угол шага | Длина двигателя | Тип вала | Номинальный ток |
42SHD4950 | 0.13 Н.м. | 10,8° | 20 мм | D вал 20 мм | 1.0A |
42SHD4003 | 0.26 Н.м. | 10,8° | 34 мм | D вал 20 мм | 0.4А |
42SHD0261 | 0.45 Н.м. | 10,8° | 40 мм | D вал 20 мм | 1.68А |
42SHD4425 | 0.59 Н.м. | 10,8° | 48 мм | D вал - 24 мм | 2.0A |
42SHD4813 | 00,8 Н.м. | 10,8° | 60 мм | D вал - 24 мм | 2.1А |
