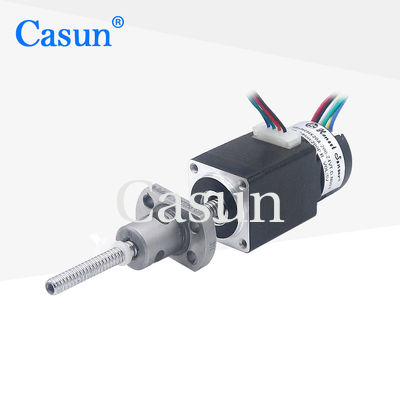

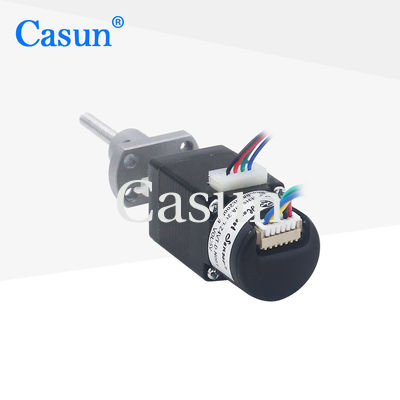

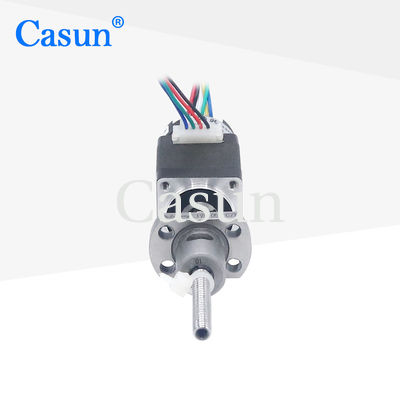

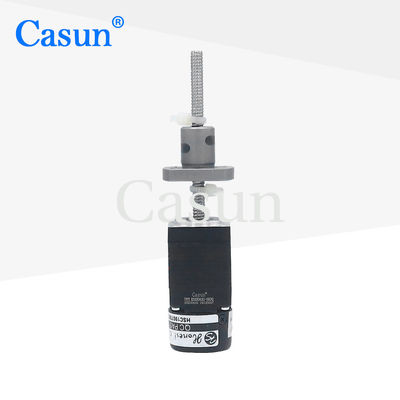

Nema 8 Stepper мотора винта шарика Casun 0.5A для чертежных инструментов

Nema 8 Stepper мотора винта шарика Casun 0.5A для чертежных инструментов

Наименование марки:	Casun
Номер модели:	B20SHD4351-56GPQ
МОК:	1 шт.
Цена:	$24.94-$35
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Угол Steper:

1.8degree

Фаза:

Номинальное напряжение:

2.55V

Текущий:

0,5 А

Удержание крутящего момента:

14mN.m

Вращающий момент защелки:

2mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

мотор винта шарика 0.5A Stepper

Nema 8 Stepper мотора винта шарика

Мотор Casun 0.5A Stepper

Характер продукции

Шаговый двигатель Casun 0.5A с шарико-винтовой передачей Nema 8 для чертежных инструментов

Шаговый двигатель Nema 8 14мН.м 0.5А с шарико-винтовой передачей L200/250/300MM для чертежных инструментов. Серия гибридных шаговых двигателей 42 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошагания для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите собственную индивидуальную конфигурацию.

Ключевые особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двойным валом
Сертификаты CE и RoHS
Индивидуальные настройки по запросу

Размеры

Спецификации двигателя

Спецификация	Значение
Угол шага	1.8°
Размер корпуса	20 мм
Количество фаз	2 фазы
Номинальный ток	0.5A
Удерживающий момент	14мН.м
Сопротивление	5.5 Ом
Индуктивность	1.5мГн
Инерция ротора	2г-см²
Вес двигателя	0.08 кг
Ходовой винт	SF0401
Подключение	Биполярное

Рабочие характеристики

Параметр	Спецификация
Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0.02 Макс. (нагрузка 450 г)
Осевой люфт вала	0.08 Макс. (нагрузка 450 г)
Макс. радиальная сила	28Н (20 мм от фланца)
Макс. осевая сила	10Н

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м	1.8°	20 мм	D-образный вал - 20 мм	1.0A
42SHD4003	0.26 Н.м	1.8°	34 мм	D-образный вал - 20 мм	0.4A
42SHD0261	0.45 Н.м	1.8°	40 мм	D-образный вал - 20 мм	1.68A
42SHD4425	0.59 Н.м	1.8°	48 мм	D-образный вал - 24 мм	2.0A
42SHD4813	0.8 Н.м	1.8°	60 мм	D-образный вал - 24 мм	2.1A

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по индивидуальному заказу в соответствии с вашими требованиями. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку ниже, чтобы сообщить нам о ваших требованиях и получить индивидуальное предложение.

Получить предложение
