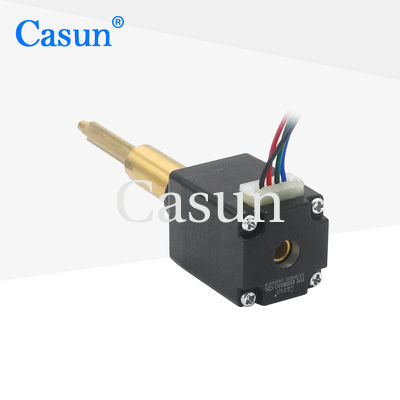

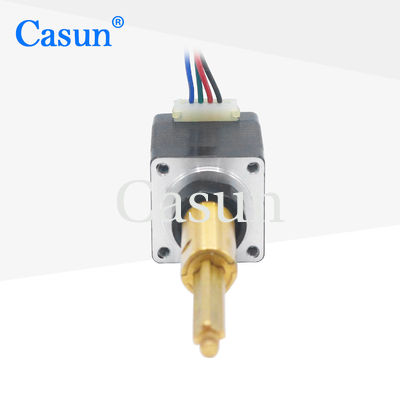

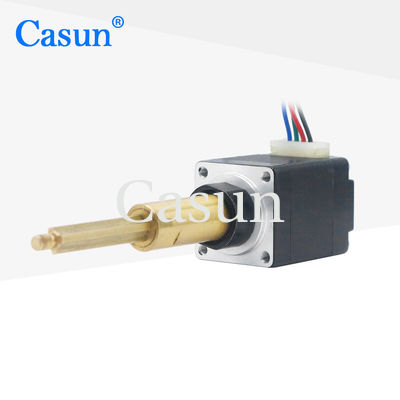

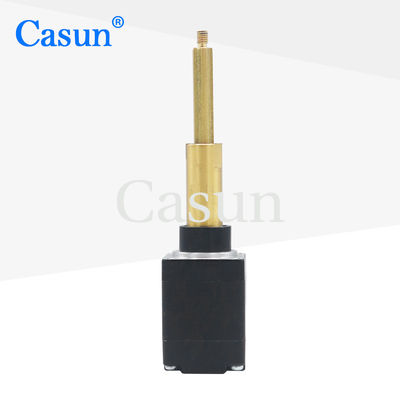

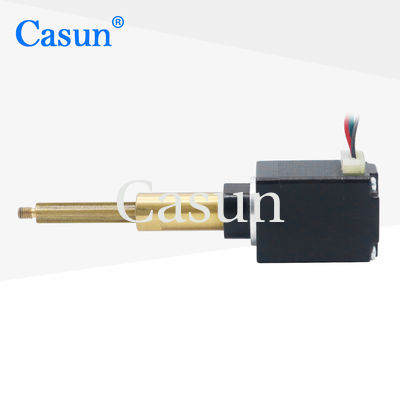

Высококачественный Casun 0,24A Каптивный шаговый двигатель NEMA 8 Линейный двигатель привода 0,5 кг шаговый двигатель для медицинского устройства

Высококачественный Casun 0,24A Каптивный шаговый двигатель NEMA 8 Линейный двигатель привода 0,5 кг шаговый двигатель для медицинского устройства

Наименование марки:	Casun
Номер модели:	B20SHD4351-C25L
МОК:	1 шт.
Цена:	$25-$29
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Угол Steper:

1.8degree

Фаза:

Номинальное напряжение:

2.55V

Скорость тока:

0,5 А

Минимальная тяга:

0.5kg на 600pps

Масса:

0,1 кг

Изоляция:

Класс Б

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

плененный Stepper мотор 5.28V

плененный Stepper мотор 0.24A

Мотор линейного привода NEMA 8

Характер продукции

Высококачественный шаговый двигатель Casun 0.24A NEMA 8 с линейным приводом

Микрошаговый двигатель NEMA 8 2.55V 0.5A с линейным приводом, доступный в различных разрешениях. Серия гибридных шаговых двигателей 20 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте драйвер микрошагания для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите собственную индивидуальную конфигурацию.

Ключевые особенности

Доступны биполярные или униполярные версии

Гибридная конструкция шагового двигателя

Доступны версии с одним или двумя валами

Сертификаты CE и RoHS

Индивидуальные настройки доступны по запросу

Размеры

Характеристики двигателя

Угол шага	1.8°
Размер корпуса	20 мм
Количество фаз	2 фазы
Номинальный ток	0.5 А
Минимальное усилие	0.1 кг
Сопротивление	5.1 Ом
Индуктивность	1.5 мГн
Инерция ротора	2 г·см²
Вес двигателя	0.1 кг
Ходовой винт	НЕТ
Подключение	Биполярное

Рабочие характеристики

Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0.02 мм Макс. (нагрузка 450 г)
Осевой люфт вала	0.08 мм Макс. (нагрузка 450 г)
Максимальная радиальная сила	28 Н (20 мм от фланца)
Максимальная осевая сила	10 Н

Кривые крутящего момента

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
35SHD0307-20	80 мН·м	1.8°	20 мм	Круглый вал	0.4 А
35SHD0001-20	100 мН·м	1.8°	26 мм	Круглый вал	0.4 А
35SHD0102-20B	150 мН·м	1.8°	34 мм	D-вал-20 мм	0.75 А
35SHD0801-20B	280 мН·м	1.8°	40 мм	D-вал-20 мм	0.5 А

Размеры двигателя

Длина двигателя	Ход	Размер A	Размер B
27.5 мм	25.4 мм	27.5 мм	17.2 мм Макс.
31.8 мм	33.9 мм	22 мм Макс.	-
38.1 мм	40.2 мм	28 мм Макс.	-

Доступны индивидуальные настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются специальными валами, параметрами обмотки, установочными размерами, ходом, линейным ходом на шаг и многим другим.

Получить предложение

Часто задаваемые вопросы

Кто мы?

Мы находимся в Гуандуне, Китай, с 2011 года. Мы продаем на внутренний рынок (63.00%), Западную Европу (12.00%), Северную Америку (9.00%), Восточную Азию (8.00%), Северную Европу (2.00%) и другие мировые рынки. В нашем офисе работает около 51-100 человек.

Как мы можем гарантировать качество?

Всегда предпроизводственный образец перед массовым производством; Всегда окончательная проверка перед отгрузкой.

Что вы можете купить у нас?

Шаговый двигатель, бесколлекторный двигатель постоянного тока

Почему стоит покупать у нас, а не у других поставщиков?

Мы специализируемся на производстве и продаже шаговых двигателей более 11 лет.

Какие услуги мы можем предоставить?

Принятые условия доставки: FOB, CFR, CIF, EXW, экспресс-доставка
Принятая валюта платежа: USD, CNY
Принятые типы платежей: T/T, L/C, D/P D/A, PayPal
Языки: английский, китайский, японский
