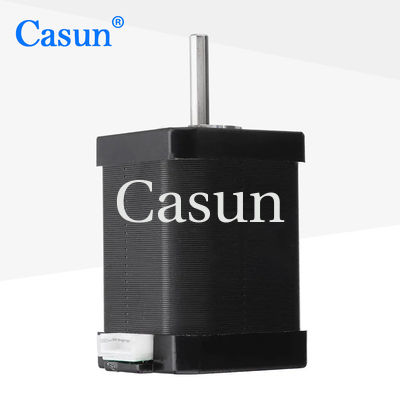

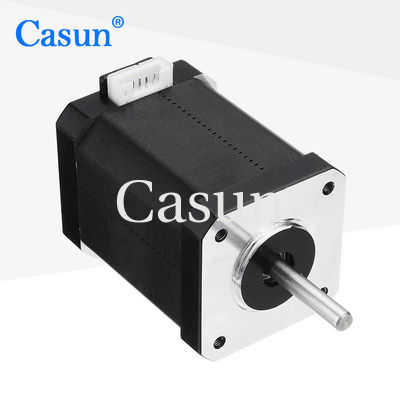

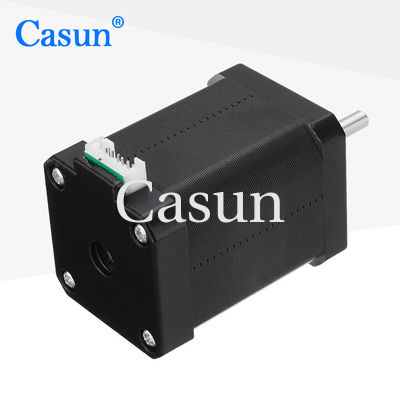

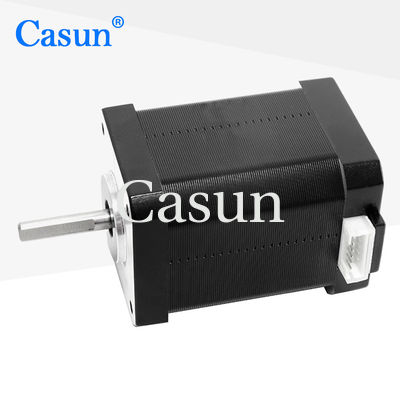

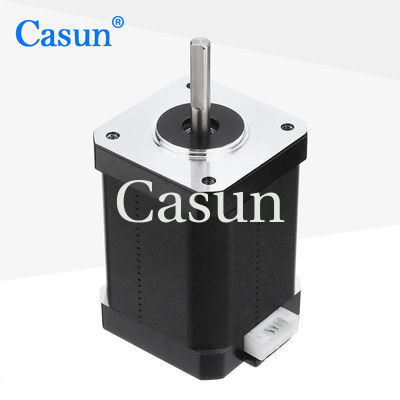

Шаговый двигатель NEMA 17 использует принцип шагового движения, поэтому он может достичь очень точного управления положением.
Медицинские устройства, роботы, автоматизированные производственные линии.
Особенности:
-
Специализируемся на индивидуальных услугах.
-
Для высокотехнологичной промышленности и оборудования электронной промышленности
-
Профессиональный специалист по решениям для трансмиссии
-
Дилеров активно ищут.
-
Каждая из наших моделей шаговых двигателей подходит для широкого спектра приложений
Спецификации двигателя
Степь Ангел
|
1.8 °
|
Размер рамы
|
42 мм
|
Количество фаз
|
Фаза 2
|
Номинальный ток
|
1.7 А
|
Поддерживающий момент
|
650 мН.м.
|
Сопротивление
|
1.5 ом
|
Индуктивность
|
20,8 мГ
|
Инерция ротора
|
102 г-см2
|
Масса двигателя
|
0.48 кг
|
Количество потенциальных клиентов
|
4
|
Соединение
|
Биполярный
|
Внешний вид
Размеры
Спецификации эксплуатации
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 до 50 °C
Температура хранения -20 °C-100 °C
Диапазон влажности воздуха (%): 85% или менее, неконденсирующий
Изоляция из магнитных проводов:класс B 130°C
Сопротивление изоляции: 100 МОм при 500 ВДК
Диэлектрическая прочность: 500 VDC в течение 1 мин.
Кривые крутящего момента
Подмодели
| Модель |
Поддерживающий момент |
Угол шага |
Длина двигателя |
Тип вала |
Номинальный ток |
| 42SHD4950 |
0.13 Н.м. |
10,8° |
20 мм |
D вал 20 мм |
1.0A |
| 42SHD4003 |
0.26 Н.м. |
10,8° |
34 мм |
D вал 20 мм |
0.4А |
| 42SHD0261 |
0.45 Н.м. |
10,8° |
40 мм |
D вал 20 мм |
1.68А |
| 42SHD4425 |
0.59 Н.м. |
10,8° |
48 мм |
D вал - 24 мм |
2.0A |
| 42SHD4813 |
00,8 Н.м. |
10,8° |
60 мм |
D вал - 24 мм |
2.1А |
Скачать
Если наш стандартный мотор не может удовлетворить ваши потребности,
мы можем настроить двигатель в соответствии с вашими потребностями
Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.
Опции:
Кодировщик
|
Тормоз
|
Коробка передач
|
Остров
|
|
|
|
|
Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
