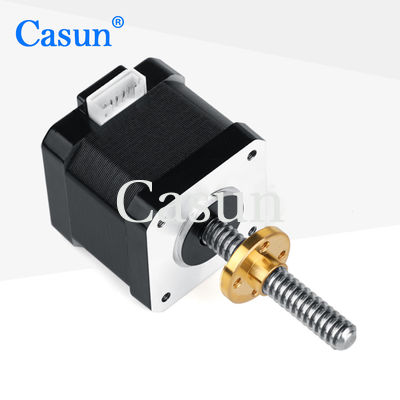

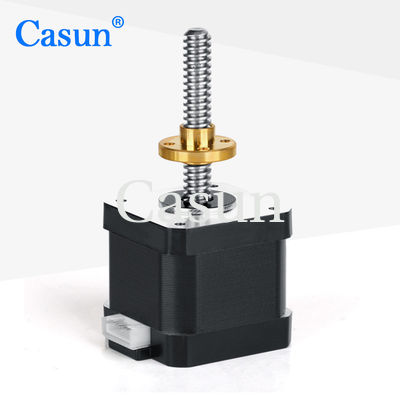

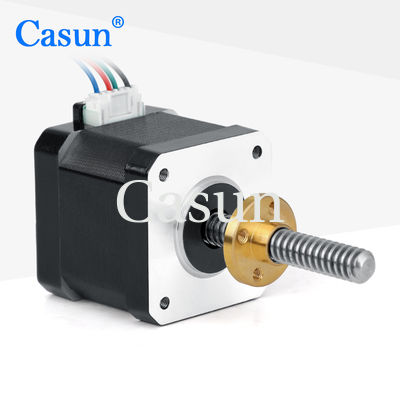

Мотор NEMA 17 линейный 34mm Casun Stepper с винтом руководства 42mm 6.4V 1.28A
Мотор шага раздела 42mm винта руководства мотора 34mm Nema 17 плененный Stepper линейный для принтера 3D
42mm гибридная серия Stepper мотора предлагает сильный держа вращающий момент в разнообразие размерах.
Используйте с microstepping водителем для уменьшения вибрации и для того чтобы достигнуть более высокого разрешения шага.
Выберите версию базиса или спросите вашу собственную подгонянную конфигурацию.
Особенности:
-
Двухполярные или униполярные версии доступные
-
Гибридная stepper конструкция
-
Доступный в одиночных или двойных версиях вала
-
CE и RoHS одобрили
-
Изготовления на заказ по запросу
Спецификации мотора
|
Ангел шага
|
° 1,8
|
|
Размер Fram
|
42 mm
|
|
Номер участка
|
2 - участок
|
|
Расклассифицированное течение
|
1.28A
|
|
Удержание вращающего момента
|
300 mN.m
|
|
Сопротивление
|
hm 5,0
|
|
Индуктивность
|
6,2 mH
|
|
Инерция ротора
|
² g-см 38
|
|
Вес мотора
|
0,22 kg
|
|
Винт руководства
|
Tr8X1
|
|
Соединение
|
Двухполярный
|
Работая спецификации
Угол шага: 1.8°
Максимальная температура: максимум 80°C
Температура окружающей среды: -20 °C к 50°C
Температура хранения -20: °C к 100°C
Ряд влажности (%): 85% или, не-конденсирующ
Изоляция провода магнита: Класс b 130 ДЕГ C
Сопротивление изоляции: ом 100M на 500 VDC
Диэлектрическая прочность: 500 VDC на 1 минута
Игра вала радиальная: 0.02Max. (450g-load)
Игра вала осевая: 0.08Max. (450g-load)
Максимальная радиальная сила: 28N (20mm от фланца)
Максимальная осевая сила): 10N
Кривые вращающего момента
Субмодели
| Модель |
Удержание вращающего момента |
Угол шага |
Длина мотора |
Тип вала |
Расклассифицированное течение |
| 42SHD4950 |
0.13N.m |
1.8° |
20mm |
D Shaft-20mm |
1.0A |
| 42SHD4003 |
0.26N.m |
1.8° |
34mm |
D Shaft-20mm |
0.4A |
| 42SHD0261 |
0.45N.m |
1.8° |
40mm |
D Shaft-20mm |
1.68A |
| 42SHD4425 |
0.59N.m |
1.8° |
48mm |
D Shaft-24mm |
2.0A |
| 42SHD4813 |
0.8N.m |
1.8° |
60mm |
D Shaft-24mm |
2.1A |
| Длина тела |
Нормальный диаметр винта |
Тангаж |
Длина винта |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20-1000 mm |
| 8 |
| 6,35 |
1,27 |
| 3,175 |
| 6,35 |
| 6,5 |
3 |
| 6,35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Загрузка
Если наш стандартный мотор не может отвечать ваши потребностямы, то
мы можем подгонять мотор согласно вашим потребностям
Подгонянное содержание включает но не ограничено к особенным валам, обматывая параметрам, размерам установки, подводящим проводам с особенными требованиями, соединителям, etc.
вопросы и ответы
1. кто мы?
Мы основаны в Гуандуне, Китае, начале от 2011, надувательстве к внутреннему рынку (63,00%), Западная Европа (12,00%), Северная Америка (9,00%), Восточная Азия (8,00%), Северн Северный (2,00%), Восточная Европа (00,00%), Юго-Восточная Азия (00,00%), Океания (00,00%), средний восток (00,00%), Южная Европа (00,00%), Южная Азия (00,00%). Полное около 51-100 человек в нашем офисе.
2. как можем мы гарантировать качество?
Всегда образец подготовки производства перед массовым производством;
Всегда финальная инспекция перед пересылкой;
3.what может вы купить от нас?
Stepper мотор, мотор BLDC
4. почему должны вы купить от нас не от других поставщиков?
Мы специализированы в произведении и продаже stepper моторов на больше чем 11 лет.
5. какие обслуживания можем мы обеспечить?
Принятые условия доставки: ОБМАНЫВАЙТЕ, CFR, CIF, EXW, срочная поставка;
Принятая валюта оплаты: USD, CNY;
Принятый тип оплаты: T/T, L/C, D/P D/A, PayPal;
Поговоренный язык: Английский язык, китайский, японский
Варианты:
Кодировщик | Тормоз | Коробка передач | Вал
Пожалуйста нажмите на «получите, что кнопку цитату» ниже сказать нам ваши требования.
