NEMA 14 6.8V 1A зацепил мотор редуктора планетарной шестерни Stepper мотора 180mN.M

NEMA 14 6.8V 1A зацепил мотор редуктора планетарной шестерни Stepper мотора 180mN.M

Наименование марки:	Casun
Номер модели:	P35SHD4118-19G
МОК:	1 шт.
Цена:	$18.9-$24
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Угол Steper:

1.8degree

Фаза:

Номинальное напряжение:

6.8V

Скорость тока:

1А

Удержание крутящего момента:

180mN.m

Вращающий момент защелки:

15mN.m

Соотношение:

19.2:1

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картон: 38x29x18 см

Поставка способности:

40000+PCS+месяц

Выделить:

NEMA 14 6.8V 1A

1A NEMA 14 зацепил Stepper мотор

мотор редуктора планетарной шестерни 180mN.M

Характер продукции

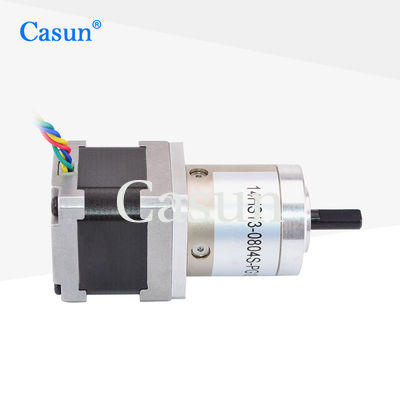

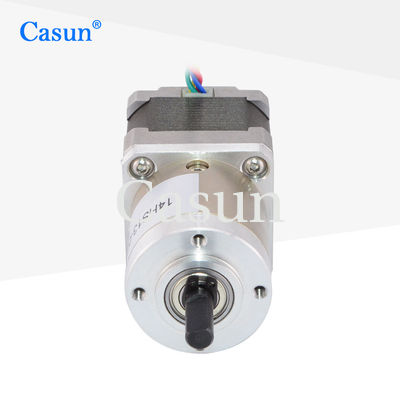

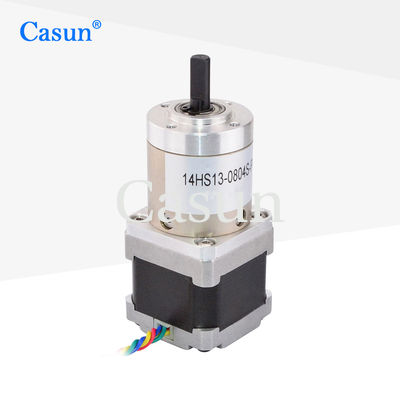

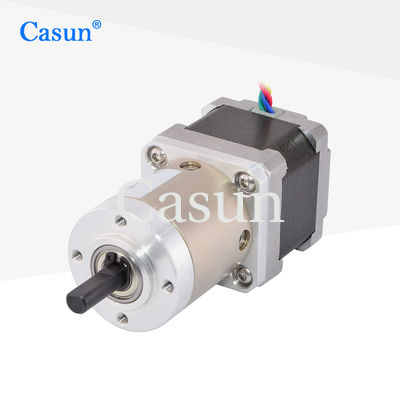

6.8V 1A шаговый двигатель NEMA 14 с редуктором 180мН.м планетарный редуктор

Шаговый двигатель NEMA 14 1A с напряжением 6.8V и крутящим моментом 180 мН.м оснащен высокоэффективным планетарным редуктором с передаточным числом 19:1. Этот шаговый двигатель NEMA 14 модели 14HS13-0804S-PG19 обеспечивает мощный удерживающий крутящий момент в компактном корпусе гибридного шагового двигателя размером 42 мм.

Используйте с драйвером микрошагания для снижения вибрации и достижения более высокого разрешения шага. Выбирайте из базовых версий или запрашивайте индивидуальные конфигурации для удовлетворения ваших конкретных требований.

Ключевые особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двумя валами
Сертификаты CE и RoHS
Индивидуальные настройки доступны по запросу

Размеры

Спецификации двигателя

Угол шага	1.8°
Размер корпуса	35 мм
Количество фаз	2 фазы
Номинальный ток	1.0 А
Удерживающий крутящий момент	180 мН.м
Сопротивление	6.8 Ом
Индуктивность	10 мГн
Инерция ротора	180 г-см²
Вес двигателя	0.4 кг
Передаточное число редуктора	19.2:1
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤80Н
Макс. осевая нагрузка на вал	≤30Н
Радиальный люфт вала (близко к фланцу)	≤0.06м
Осевой люфт вала	≤0.3мм
Люфт без нагрузки	≤1.5°

Подмодели

Длина двигателя	Длина редуктора	Соотношение	КПД
26 мм
34 мм
40 мм	29.1 мм	3.71	90%
	36.8 мм	13.76	80%
	44.6 мм	51	70%
		71
		99.5
		139

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Доступны индивидуальные настройки: Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и т. д.
