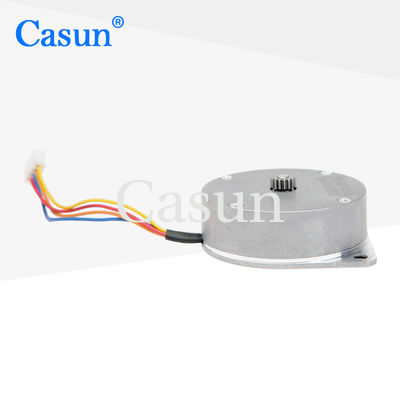

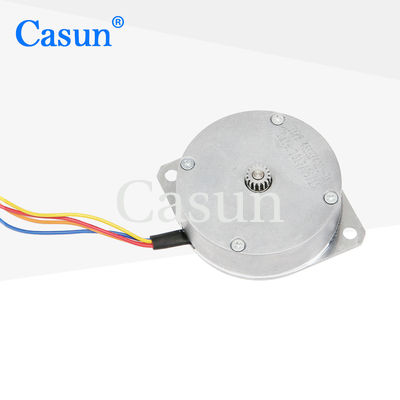

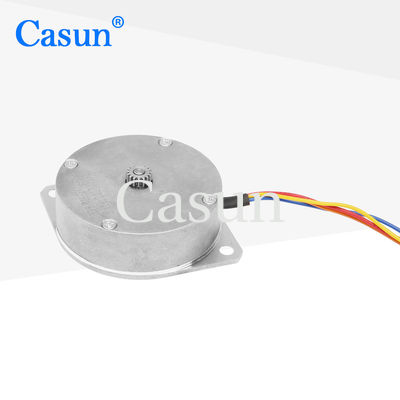

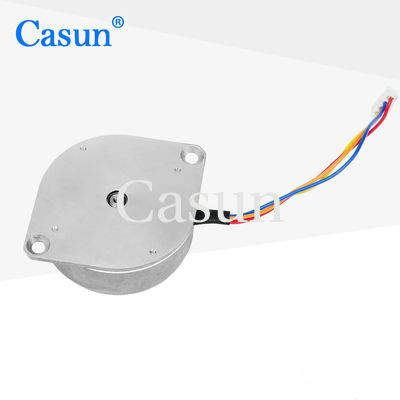

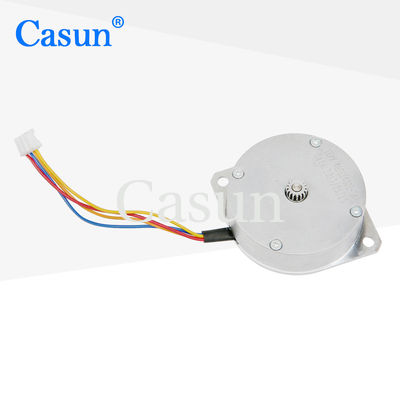

Мотор степени 100mN.m мотора 3.2V 1,8 высокого блинчика Troque Casun Stepper плоский шагая
Гибридная серия Stepper мотора предлагает сильный держа вращающий момент в разнообразие размерах.
Используйте с microstepping водителем для уменьшения вибрации и для того чтобы достигнуть более высокого разрешения шага.
Выберите версию базиса или спросите вашу собственную подгонянную конфигурацию.
Особенности:
-
Двухполярные или униполярные версии доступные
-
Гибридная stepper конструкция
-
Доступный в одиночных или двойных версиях вала
-
CE и RoHS одобрили
-
Изготовления на заказ по запросу
Спецификации мотора
|
Ангел шага
|
° 1,8
|
|
Размер Fram
|
46mm
|
|
Номер участка
|
2 - участок
|
|
Расклассифицированное течение
|
1.0Amp
|
|
Удержание вращающего момента
|
100mN.m
|
|
Сопротивление
|
3,2 ома
|
|
Индуктивность
|
2.7mH
|
|
Инерция ротора
|
² 11g-см
|
|
Вес мотора
|
0.1kg
|
|
Количество руководств
|
4
|
|
Соединение
|
Двухполярный
|
Работая спецификации
Угол шага: 1.8°
Максимальная температура: максимум 80°C
Температура окружающей среды: -20 °C к 50°C
Температура хранения -20: °C к 100°C
Ряд влажности (%): 85% или, не-конденсирующ
Изоляция провода магнита: Класс b 130 ДЕГ C
Сопротивление изоляции: ом 100M на 500 VDC
Диэлектрическая прочность: 500 VDC на 1 минута
Кривые вращающего момента
Субмодели
| Модель никакая |
Угол шага (°) |
Расклассифицированное напряжение тока (v) |
Расклассифицированное настоящее (a) |
Сопротивление участка (Ω) |
Индуктивность участка (mH) |
Держащ вращающий момент (Kg.cm) |
Вращающий момент защелки (g.cm Макс) |
Инерция ротора (² g.cm) |
Длина мотора (mm) |
Вес мотора (Kg) |
| 46SHY4001-3A |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4001-13S |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4302-3A2-2 |
1.8° |
1.64V |
2A |
0.82ohm |
1mH |
190mN.m |
12mN.m |
18 |
46 |
0,2 |
| 46SHY4003-4AL1-1 |
1.8° |
2.8V |
1A |
2.8ohm |
2.4mH |
90mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4001-3AL1-1 |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4401-2A1 |
1.8° |
2.5V |
1A |
2.5ohm |
1.7mH |
52mN.m |
8mN.m |
7 |
46 |
0,1 |
| Модель |
Длина мотора |
Настоящий |
Удержание вращающего момента |
| P28SHD4611 |
9.5mm |
0.5A |
16mN.m |
| P28SHD4701 |
10.6mm |
0.5A |
20mN.m |
| P28SHD4750 |
13-15mm |
0.5A |
25mN.m |
| P28SHD4950 |
17.9mm |
0.5A |
35mN.m |
Загрузка
Если наш стандартный мотор не может отвечать ваши потребностямы, то
мы можем подгонять мотор согласно вашим потребностям
Подгонянное содержание включает но не ограничено к особенным валам, обматывая параметрам, размерам установки, подводящим проводам с особенными требованиями, соединителям, etc.
вопросы и ответы
1. кто мы?
Мы основаны в Гуандуне, Китае, начале от 2011, надувательстве к внутреннему рынку (63,00%), Западная Европа (12,00%), Северная Америка (9,00%), Восточная Азия (8,00%), Северн Северный (2,00%), Восточная Европа (00,00%), Юго-Восточная Азия (00,00%), Океания (00,00%), средний восток (00,00%), Южная Европа (00,00%), Южная Азия (00,00%). Полное около 51-100 человек в нашем офисе.
2. как можем мы гарантировать качество?
Всегда образец подготовки производства перед массовым производством;
Всегда финальная инспекция перед пересылкой;
3.what может вы купить от нас?
Stepper мотор, мотор BLDC
4. почему должны вы купить от нас не от других поставщиков?
Мы специализированы в произведении и продаже stepper моторов на больше чем 11 лет.
5. какие обслуживания можем мы обеспечить?
Принятые условия доставки: ОБМАНЫВАЙТЕ, CFR, CIF, EXW, срочная поставка;
Принятая валюта оплаты: USD, CNY;
Принятый тип оплаты: T/T, L/C, D/P D/A, PayPal;
Поговоренный язык: Английский язык, китайский, японский
Варианты:
Кодировщик | Тормоз | Коробка передач | Вал
Пожалуйста нажмите на «получите, что кнопку цитату» ниже сказать нам ваши требования.
