Место происхождения | Китай |
Фирменное наименование | Casun |
Сертификация | CE,ROHS,ISO |
Номер модели | 42SHD0034-81NP |

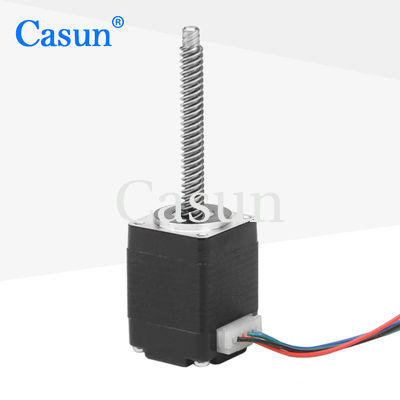

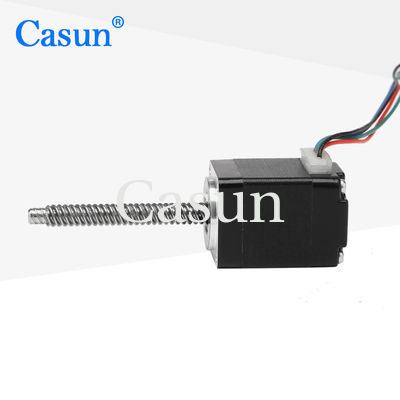

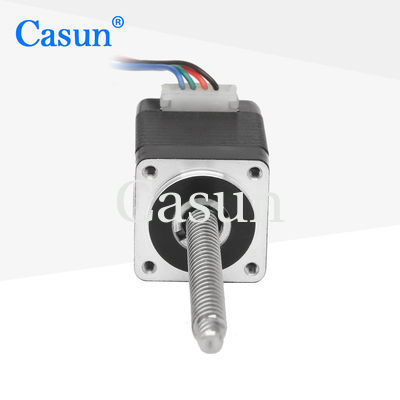

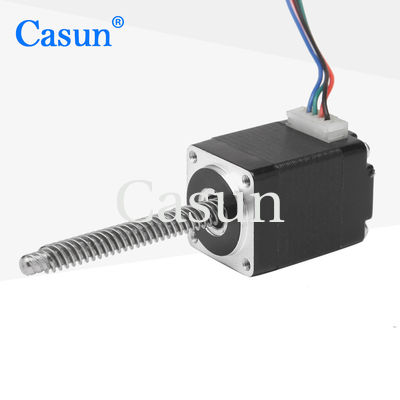

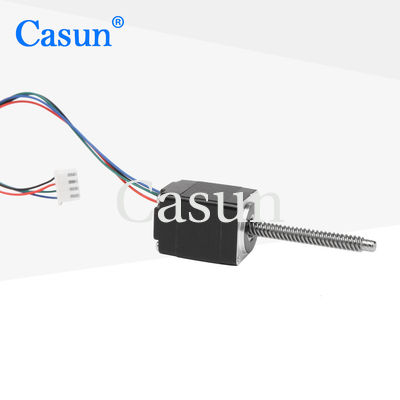

Конструкция внешнего винтового привода 20-мм винтового двигателя с внешним приводом может стабилизировать движение двигателя, снизить вероятность вибрации и резонанса двигателя и повысить стабильность системы управления.
Компактная конструкция, подходящая для случаев с ограниченным пространством.
Функции:
Шаг Ангел |
1,8° |
Размер кадра |
20 мм |
Количество фаз |
2 фазы |
Номинальный ток |
0,5 А |
удерживающий крутящий момент |
14 мН.м |
Сопротивление |
5,5 Ом |
Индуктивность |
1,5 мГн |
Инерция ротора |
2 г-см² |
Вес двигателя |
0,08 кг |
Количество лидов |
4 |
Связь |
Биполярный |
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 °C до 50 °C
Температура хранения -20: °C до 100°C
Диапазон влажности (%): 85% или меньше, без конденсации
Изоляция провода магнита: Класс B 130 градусов C
Сопротивление изоляции: 100 МОм при 500 В постоянного тока
Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.
Радиальный люфт вала: 0,02 макс.(загрузка 450 г)
Осевой люфт вала: 0,08 макс.(загрузка 450 г)
Макс.радиальная сила: 28 Н (20 мм от фланца)
Макс.осевая сила): 10 Н
Длина тела
|
Диаметр винта | Подача | Длина винта |
27мм
30мм
38мм
42мм
47мм |
3,5 | 0,696 | 20 ~ 1000 м |
1.2192 | |||
2,44 | |||
4 | |||
4 | 2 | ||
4,76 | 5.08 | ||
5 | 2 | ||
4 | |||
8 | |||
5.08 | |||
5,56 | 4,8765 |
