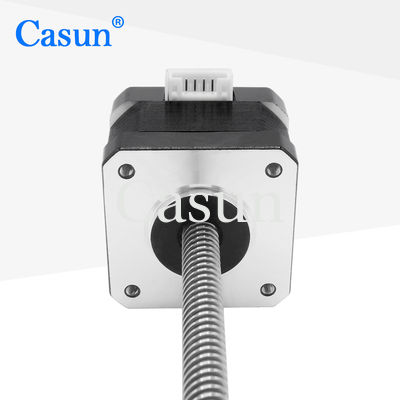

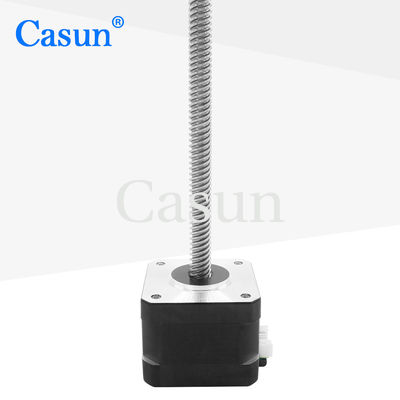

Мотор NEMA 17 Tr8*8 280mN.M Stepper с мотором винта шарика винта руководства 0.2kg Stepper

Мотор NEMA 17 Tr8*8 280mN.M Stepper с мотором винта шарика винта руководства 0.2kg Stepper

Наименование марки:	Casun
Номер модели:	42SHD0003-200NKH
МОК:	1 шт.
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.4Amp

Удержание крутящего момента:

280mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Tr8*8 мотор NEMA 17 Stepper

мотор NEMA 17 280mN.M Stepper

мотор винта шарика 0.2kg Stepper

Характер продукции

Шаговый двигатель Tr8×8 280mN.M NEMA 17 со свинцовым винтом 0.2кг шариковый винт

Шаговый двигатель NEMA17 с шариковым винтом и удерживающим моментом 280mN.m 0.2кг tr8×8 для применений в ЧПУ. Серия гибридных шаговых двигателей 42 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошагания для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную конфигурацию.

Ключевые особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двойным валом
Сертификаты CE и RoHS
Индивидуальные настройки по запросу

Размеры

Спецификации двигателя

Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	0.4 Ампер
Удерживающий момент	280 мН.м
Сопротивление	30 Ом
Индуктивность	37 мГн
Инерция ротора	38 г-см²
Вес двигателя	0.2 кг
Свинцовый винт	Tr8×8
Подключение	Биполярное

Рабочие характеристики

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0.02 Макс. (нагрузка 450 г)
Осевой люфт вала	0.08 Макс. (нагрузка 450 г)
Макс. радиальная сила	28 Н (20 мм от фланца)
Макс. осевая сила	10 Н

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м	1.8°	20 мм	D-вал-20 мм	1.0 А
42SHD4003	0.26 Н.м	1.8°	34 мм	D-вал-20 мм	0.4 А
42SHD0261	0.45 Н.м	1.8°	40 мм	D-вал-20 мм	1.68 А
42SHD4425	0.59 Н.м	1.8°	48 мм	D-вал-24 мм	2.0 А
42SHD4813	0.8 Н.м	1.8°	60 мм	D-вал-24 мм	2.1 А

Длина корпуса	Диаметр винта	Шаг	Длина винта
20 мм	5	2	20-1000 мм
34 мм	8	1.27	3.175
40 мм	6.35	6.35	6.5
48 мм	3	8	1
60 мм	6.35	12	4

Индивидуальные решения для двигателей

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются, специальными валами, параметрами обмотки, установочными размерами, свинцовыми проводами с особыми требованиями, разъемами и многим другим.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку ниже, чтобы сообщить нам о ваших требованиях и получить индивидуальное предложение.

Получить предложение
