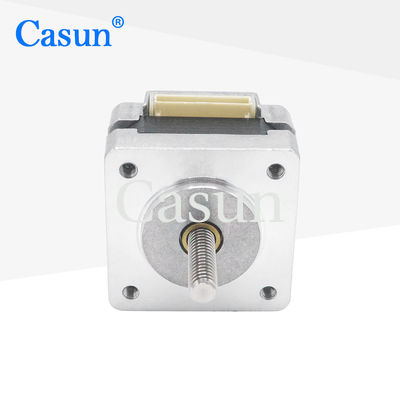

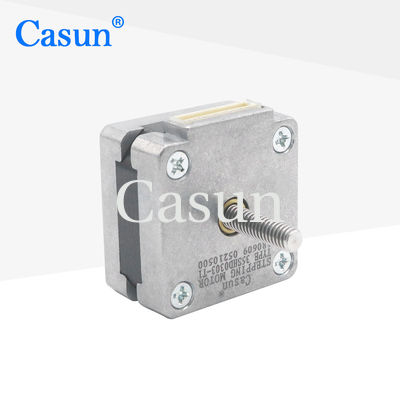

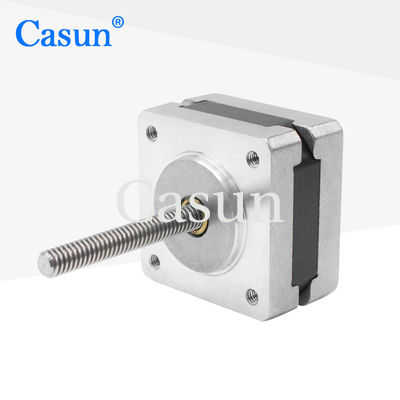

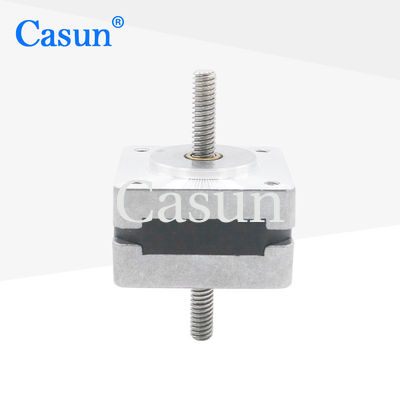

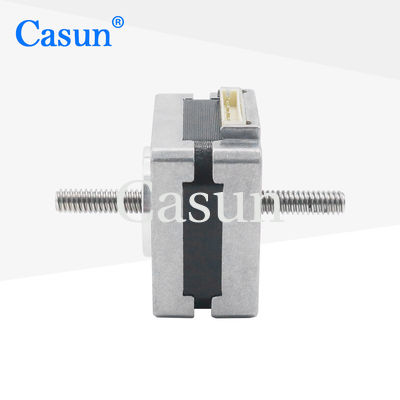

мотор NEMA 14 0.12kg Tr5*2 Stepper с мотором винта руководства Stepper не плененным

мотор NEMA 14 0.12kg Tr5*2 Stepper с мотором винта руководства Stepper не плененным

Наименование марки:	Casun
Номер модели:	35SHD0303-T1
МОК:	1 шт.
Цена:	$0.94-$11.8
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.4Amp

Масса:

0,09 кг

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Мотор винта руководства Tr5*2 Stepper

Tr5*2 мотор NEMA 14 Stepper

Stepper мотор 0.12kg не плененный

Характер продукции

0.12 кг Tr5 * 2 NEMA 14 шаговый двигатель с свинцовым винтом

NEMA14 не-капитивный шаговый двигатель с свинцовым винтом, с 0,12 кг крутящего момента и TR5 * 2 конфигурации для приложений 3D-печати.42-мм гибридный шаговый мотор серии обеспечивает мощный крутящий момент в различных размерах. Используйте с микростеппинг драйвером, чтобы минимизировать вибрацию и достичь превосходного разрешения шага.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки доступны по запросу

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	28 мм
Количество фаз	Фаза 2
Номинальный ток	0.4Ампер
Поддерживающий момент	2.5 кг (300pps)
Сопротивление	22 Омм
Индуктивность	15 мГч
Инерция ротора	10 г-см2
Масса двигателя	00,09 кг
Свинцовый винт	Tr5X2
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: максимум 80°C

Температура окружающей среды: от -20 до 50 °C

Температура хранения: -20°C до 100°C

Диапазон влажности воздуха: 85% или менее, неконденсирующий

Изоляция из магнитных проводов: класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 ВДЦ в течение 1 мин.

Радиальная игра вала: 0,02 Макс. (450 г-груз)

Аксиальная игра вала: 0,08 Макс. (450 г-груз)

Максимальная радиальная сила: 28N (20 мм от фланца)

Максимальная осевая сила: 10N

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Варианты настройки

Если наши стандартные двигатели не соответствуют вашим требованиям, мы можем настроить двигатели по вашим конкретным требованиям.Свинцовые провода на заказ, разъемы и многое другое.

Доступные возможности

Пожалуйста, нажмите кнопку ниже, чтобы обсудить ваши конкретные требования с нашей инженерной командой.

Получить цитату
