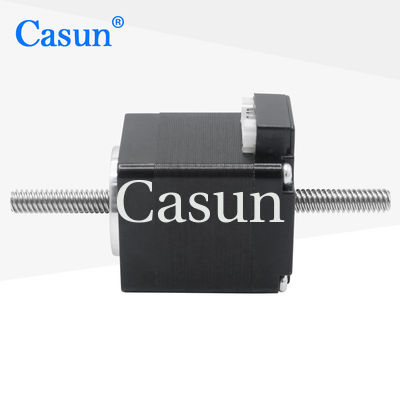

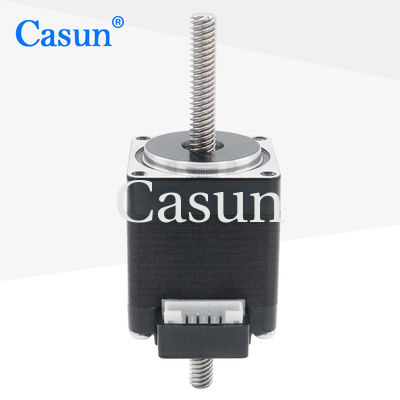

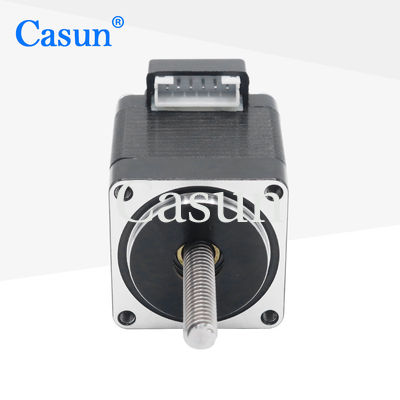

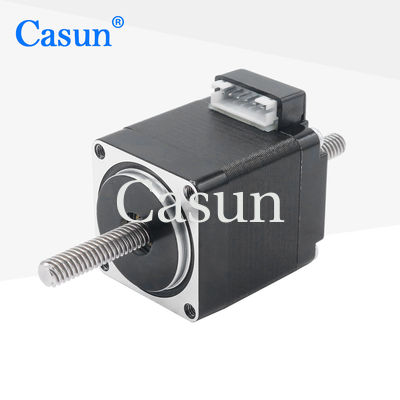

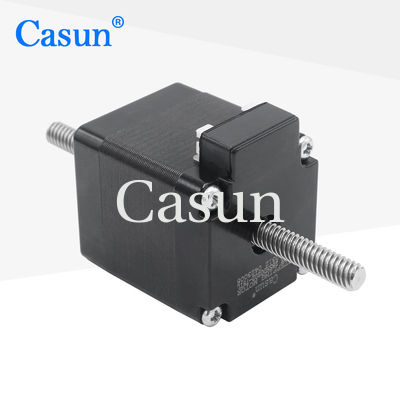

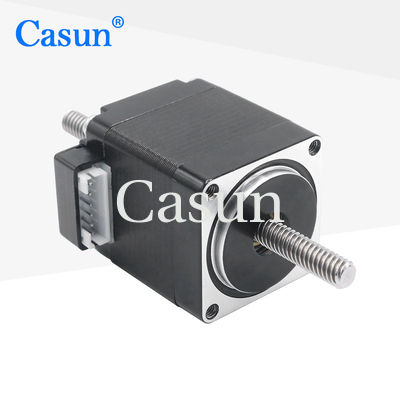

мотор NEMA 11 50mNM 0.12kg Stepper с винтом руководства Tr5X4 двухполярным

мотор NEMA 11 50mNM 0.12kg Stepper с винтом руководства Tr5X4 двухполярным

Наименование марки:	Casun
Номер модели:	28SHD0202-75TL
МОК:	1 шт.
Цена:	$9.94-$12.8
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.67Amp

Удержание крутящего момента:

50mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

50mNM мотор NEMA 11 Stepper

0.12kg мотор NEMA 11 Stepper

Мотор винта руководства Tr5X4 Stepper

Характер продукции

50mNM 0.12kg NEMA 11 шаговый двигатель со свинцовым винтом Tr5X4 биполярный

Шаговый двигатель NEMA11 со свинцовым винтом, удерживающий момент 50 мН.м, 0,12 кг, tr5*4 для 3D-приложений. Гибридные шаговые двигатели серии 42 мм обеспечивают мощный удерживающий момент в различных размерах. Используйте с драйвером микрошага для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную конфигурацию.

Ключевые особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двойным валом
Сертифицировано CE и RoHS
Индивидуальные настройки по запросу

Размеры

Спецификации двигателя

Угол шага	1.8°
Размер корпуса	28 мм
Количество фаз	2 фазы
Номинальный ток	0.67 Ампер
Удерживающий момент	50 мН.м
Сопротивление	5.6 Ом
Индуктивность	3.9 мГн
Инерция ротора	9 г-см²
Вес двигателя	0.12 кг
Свинцовый винт	Tr5X4
Подключение	Биполярное

Рабочие характеристики

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0.02 Макс. (нагрузка 450 г)
Осевой люфт вала	0.08 Макс. (нагрузка 450 г)
Макс. радиальная сила	28 Н (20 мм от фланца)
Макс. осевая сила	10 Н

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м	1.8°	20 мм	D-вал-20 мм	1.0 А
42SHD4003	0.26 Н.м	1.8°	34 мм	D-вал-20 мм	0.4 А
42SHD0261	0.45 Н.м	1.8°	40 мм	D-вал-20 мм	1.68 А
42SHD4425	0.59 Н.м	1.8°	48 мм	D-вал-24 мм	2.0 А
42SHD4813	0.8 Н.м	1.8°	60 мм	D-вал-24 мм	2.1 А

Варианты индивидуальной настройки

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и т. д.

Энкодер

Тормоз

Редуктор

Вал
