руководство Stepper мотора 4 NEMA 17 2.5A 1.1N.M для принтера CNC 3D DIY

руководство Stepper мотора 4 NEMA 17 2.5A 1.1N.M для принтера CNC 3D DIY

Наименование марки:	Casun
Номер модели:	42SHD0810-20BH
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

1100mN.m

Текущий:

2.5A

Длина двигателя:

60 мм

Вал:

Фрезерная плоская вала длина 20 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Мотор NEMA 17 1.1N.M Stepper

2.5A мотор NEMA 17 Stepper

Мотор руководства Casun 4 stepper

Характер продукции

Шаговый двигатель NEMA 17 2,5 А 1,1 Нм с 4 проводами для DIY ЧПУ 3D-принтера

[42SHD0810] Шаговый двигатель Nema 17 2,5 А 1,1 Нм 1,8 градуса 42-й двигатель с 4 проводами для DIY ЧПУ 3D-принтера

Серия гибридных шаговых двигателей 42 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошагания для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите собственную индивидуальную конфигурацию.

Особенности

Высокий крутящий момент и высокая точность
Для высокотехнологичной и электронной промышленности
Специалист по профессиональным решениям для приводов
Основана в Китае 12 лет назад, обслужила более 800 клиентов
Мы предлагаем услуги по индивидуальному заказу и принимаем контрактное производство

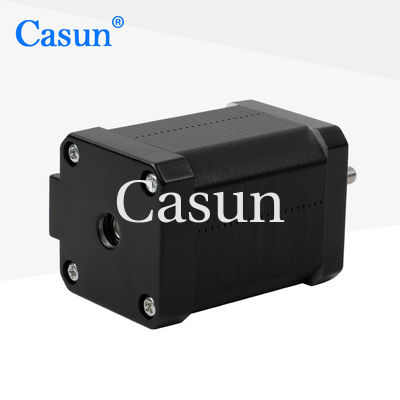

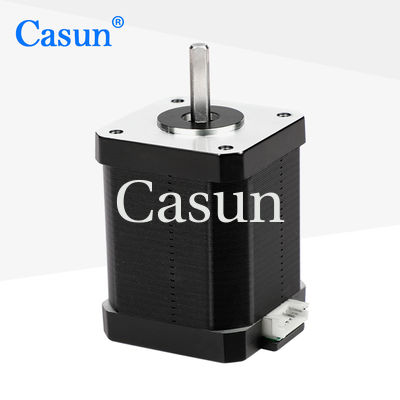

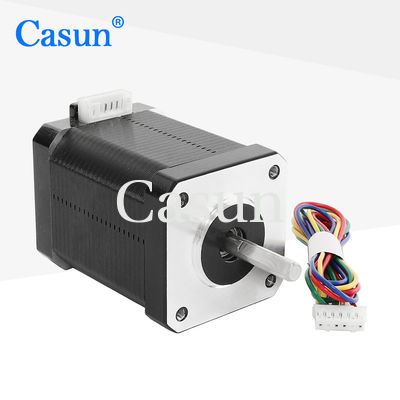

Внешний вид

Размеры

Спецификации двигателя

Угол шага	1,8°
Размер рамы	42 мм
Количество фаз	2 фазы
Номинальный ток	2,5 А
Удерживающий момент	1100 мНм
Сопротивление	1,7 Ом
Индуктивность	4,9 мГн
Инерция ротора	102 г-см²
Вес двигателя	0,48 кг
Количество проводов	4
Подключение	Биполярное

Рабочие характеристики

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки: класс B 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Подмодели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0,13 Нм	1,8°	20 мм	D-вал-20 мм	1,0 А
42SHD4003	0,26 Нм	1,8°	34 мм	D-вал-20 мм	0,4 А
42SHD0261	0,45 Нм	1,8°	40 мм	D-вал-20 мм	1,68 А
42SHD4425	0,59 Нм	1,8°	48 мм	D-вал-24 мм	2,0 А
42SHD4813	0,8 Нм	1,8°	60 мм	D-вал-24 мм	2,1 А

Варианты индивидуализации

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям.

Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, провода с особыми требованиями, разъемы и т. д.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.
