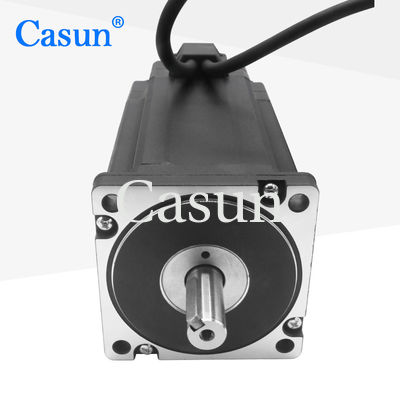

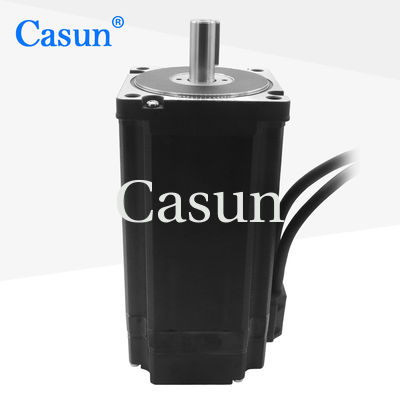

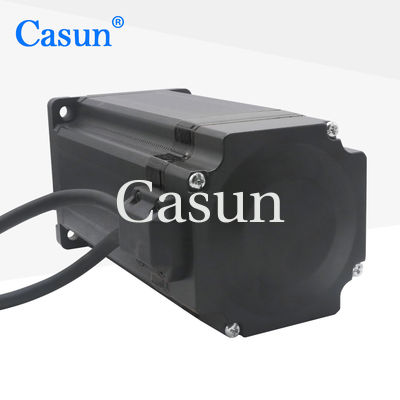

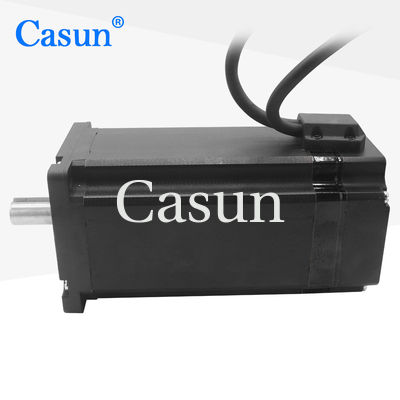

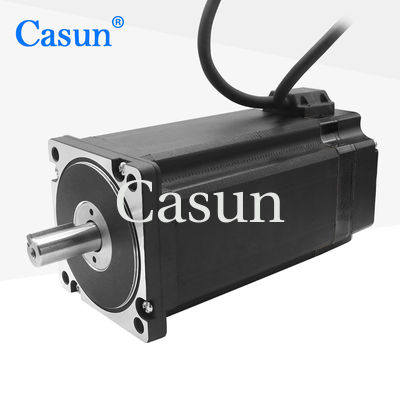

12Nm вал шагая мотора 34mm CNC мотора 1000CPR 86 короткозамкнутого витка NEMA 34

12Nm вал шагая мотора 34mm CNC мотора 1000CPR 86 короткозамкнутого витка NEMA 34

Наименование марки:	Casun
Номер модели:	86SHD4509-34QH
МОК:	1 шт.
Цена:	$49-$59
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий / Фаза:

6Amp

Удержание крутящего момента:

12 Н.М.

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картон: 38x29x18 см

Поставка способности:

40000+PCS+месяц

Выделить:

12Nm мотор короткозамкнутого витка NEMA 34

Мотор CNC 1000CPR 86 шагая

Мотор 1000CPR короткозамкнутого витка NEMA 34

Характер продукции

12 Нм двигатель NEMA 34 с замкнутым контуром 1000CPR 86 шаговый двигатель ЧПУ вал 34 мм

Шаговый двигатель Nema 34 с замкнутым контуром 12 Нм, энкодер 1000CPR 6A, 2-фазный шаговый двигатель ЧПУ 86, вал 34 мм. Серия гибридных шаговых двигателей 42 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошагания для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную конфигурацию.

Ключевые особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одинарным или двойным валом
Сертификаты CE и RoHS
Индивидуальные настройки по запросу

Размеры

Спецификации двигателя

Спецификация	Значение
Угол шага	1.8°
Размер рамы	86 мм
Количество фаз	2 фазы
Номинальный ток	6 Ампер
Удерживающий момент	12 Нм
Сопротивление	0.69 Ом
Индуктивность	7.2 мГн
Инерция ротора	3600 г·см²
Вес двигателя	5.5 кг
Импульсы энкодера	1000
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага: 1.8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20°C до 50°C
Температура хранения: от -20°C до 100°C
Диапазон влажности: 85% или менее, без конденсации
Изоляция обмотки: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 В постоянного тока
Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Энкодер

Напряжение: 5В
Выход: A + A - B + B - Z + Z -

Подмодели

Модель	Удерживающий момент	Угол шага	Длина	Тип вала	Номинальный ток
42SHD4950	0.13 Нм	1.8°	20 мм	D-вал-20 мм	1.0 А
42SHD4003	0.26 Нм	1.8°	34 мм	D-вал-20 мм	0.4 А
42SHD0261	0.45 Нм	1.8°	40 мм	D-вал-20 мм	1.68 А
42SHD4425	0.59 Нм	1.8°	48 мм	D-вал-24 мм	2.0 А
42SHD4813	0.8 Нм	1.8°	60 мм	D-вал-24 мм	2.1 А

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются, специальными валами, параметрами обмотки, установочными размерами, выводными проводами с особыми требованиями, разъемами и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам о ваших требованиях.
