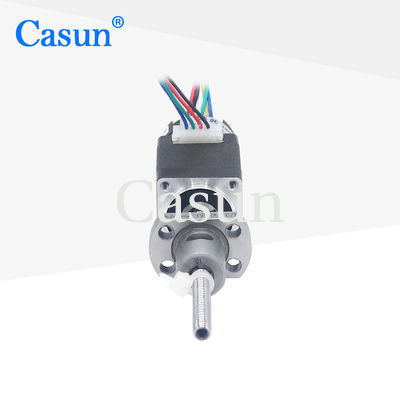

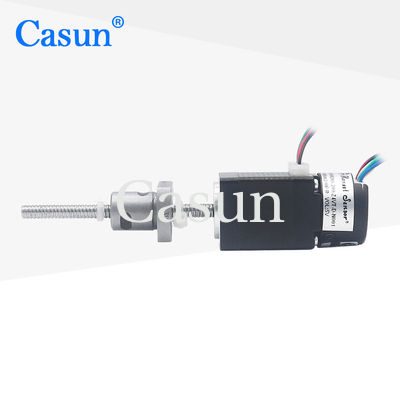

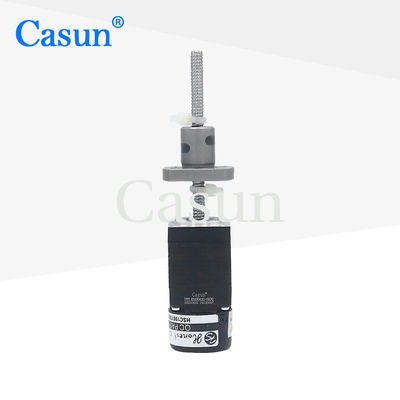

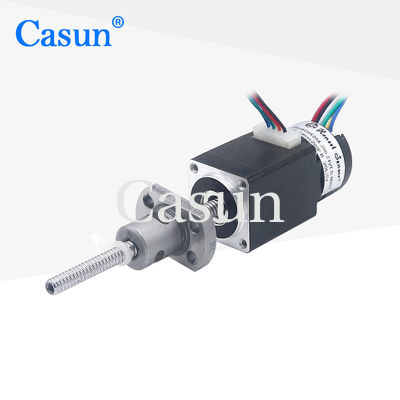

мотор Nema8 14mN.M Stepper с мотором винта L200/250/300MM шарика

мотор Nema8 14mN.M Stepper с мотором винта L200/250/300MM шарика

Наименование марки:	Casun
Номер модели:	B20SHD4351-56GPQ
МОК:	1 шт.
Цена:	$24.94-$35
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0,5 А

Удержание крутящего момента:

14mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

мотор Nema8 14mN.M Stepper

Stepper мотор Nema8 с винтом шарика

винт шарика Nema8 14mN.M

Характер продукции

14mN.M Nema8 шаговой мотор с шаровым винтом L200/250/300MM мотор

Nema8 14mN.m 0,5mp шаговой двигатель с шаровым винтом L200/250/300MM двигатель для инструмента черчения. 42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах. Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную настройку.

Ключевые особенности

Биполярные или однополярные версии доступны

Гибридная конструкция шагового двигателя

Доступно в одно- или двуствольной версии

Одобрение CE и RoHS

Настройки по запросу

Размеры

Спецификации двигателя

Спецификация	Стоимость
Угол шага	10,8°
Размер кадра	20 мм
Количество фаз	Фаза 2
Номинальный ток	0.5А
Поддерживающий момент	14mN.m
Сопротивление	5.5омм
Индуктивность	1.5 мГ
Инерция ротора	2g-см2
Масса двигателя	00,08 кг
Свинцовый винт	SF0401
Соединение	Биполярный

Спецификации эксплуатации

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130 градусов C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.
Радиальная игра вала	0.02 Максимальная (450 г нагрузки)
Аксиальная игра вала	0.08 Максимальная (450 г нагрузки)
Максимальная радиальная сила	28N (20 мм от фланца)
Максимальная осевая сила	10N

Доступные модели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Моторные решения на заказ

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями. Контент на заказ включает в себя, но не ограничивается специальные валы, параметры обмотки, размеры установки, проводные провода со специальными требованиями, соединители и т.д.

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров

Готовы обсудить ваши конкретные требования?

Получить цитату
