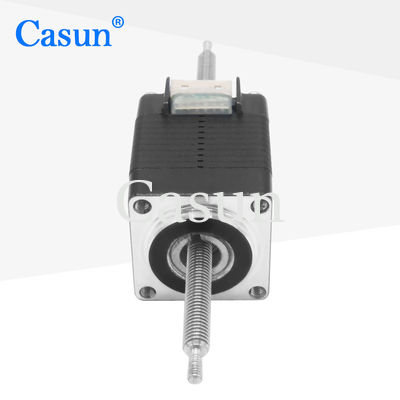

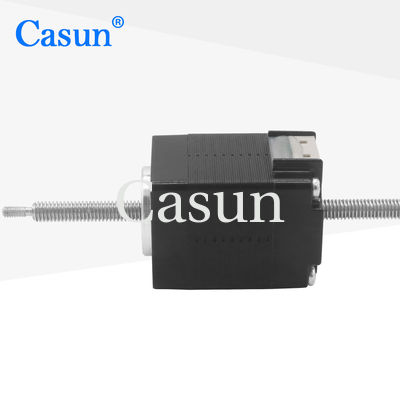

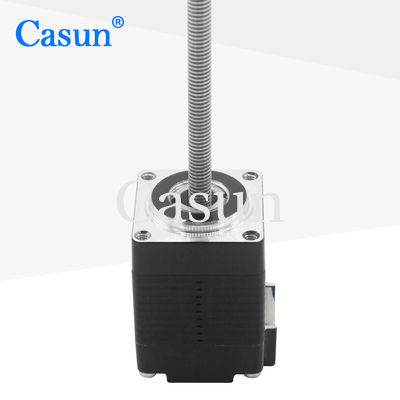

мотор Nema 8 20mmx20mm не плененный Stepper для филировальной машины CNC STM

мотор Nema 8 20mmx20mm не плененный Stepper для филировальной машины CNC STM

Наименование марки:	Casun
Номер модели:	20SHD0302-83T1
МОК:	1 шт.
Цена:	$13-$13.5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0.5Amp

Удержание крутящего момента:

15mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

Nema 17 20mmx20mm

Мотор Nema 17 не плененный Stepper

мотор 20mm не плененный Stepper

Характер продукции

20x20 мм шаговый двигатель Nema 8 без захвата для фрезерного станка с ЧПУ STM

Шаговый двигатель Nema17 без захвата, сквозной винтовой двигатель, шаговый двигатель 20x20 мм с винтом для фрезерного станка с ЧПУ STM. Серия гибридных шаговых двигателей 42 мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошага для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите собственную индивидуальную конфигурацию.

Ключевые особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двумя валами
Сертифицировано CE и RoHS
Индивидуальные настройки по запросу

Размеры

Спецификации двигателя

Угол шага	1,8°
Размер корпуса	20 мм
Количество фаз	2 фазы
Номинальный ток	0,5 А
Удерживающий момент	15 мН·м
Сопротивление	5,1 Ом
Индуктивность	1,5 мГн
Инерция ротора	2 г·см²
Вес двигателя	0,08 кг
Ходовой винт	Tr3,35X0,6096
Подключение	Биполярное

Рабочие характеристики

Угол шага	1,8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0,02 Макс. (нагрузка 450 г)
Осевой люфт вала	0,08 Макс. (нагрузка 450 г)
Макс. радиальная сила	28 Н (20 мм от фланца)
Макс. осевая сила	10 Н

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0,13 Н·м	1,8°	20 мм	D-вал-20 мм	1,0 А
42SHD4003	0,26 Н·м	1,8°	34 мм	D-вал-20 мм	0,4 А
42SHD0261	0,45 Н·м	1,8°	40 мм	D-вал-20 мм	1,68 А
42SHD4425	0,59 Н·м	1,8°	48 мм	D-вал-24 мм	2,0 А
42SHD4813	0,8 Н·м	1,8°	60 мм	D-вал-24 мм	2,1 А

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Получить предложение
