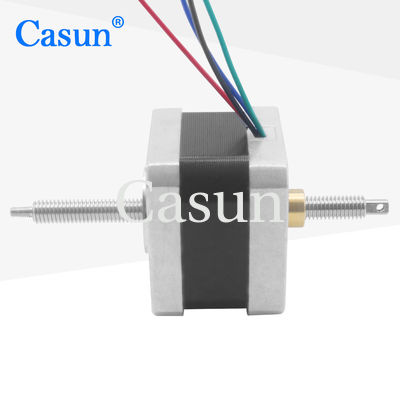

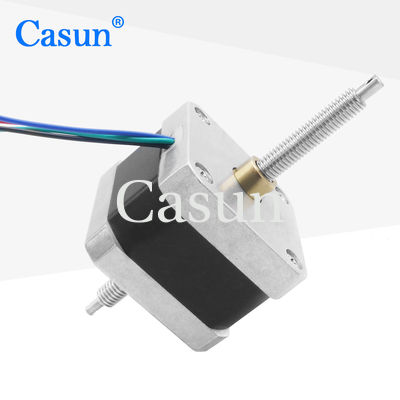

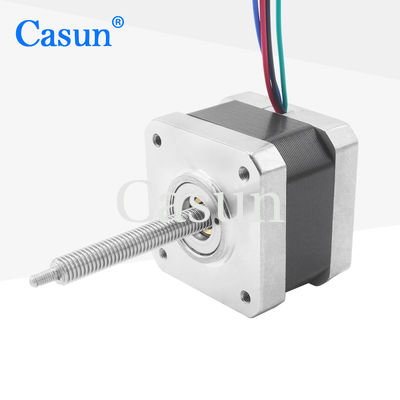

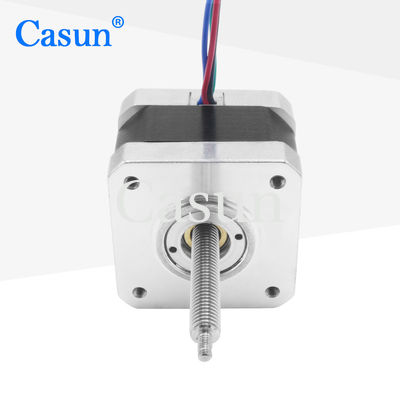

42X42mm до Nema 17 1.2Amp 260mN.M Stepper мотора винта не плененный

42X42mm до Nema 17 1.2Amp 260mN.M Stepper мотора винта не плененный

Наименование марки:	Casun
Номер модели:	42SHD40114-96TP1
МОК:	1 шт.
Цена:	$17.5-$18
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

1.2Amp

Удержание крутящего момента:

260mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Выделить:

До конца привинтьте не плененный Stepper мотор

мотор 42X42mm не плененный Stepper

Nema 17 Stepper мотора 1.2Amp

Характер продукции

Нема17 шаговой двигатель 42ммX42мм через винтовой двигатель Non Captive 42 двигатель с винтом для CNC фрезерной машины

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.2Ампер
Поддерживающий момент	260 мН.м
Сопротивление	2.5омм
Индуктивность	30,3 мГц
Инерция ротора	38 г/см2
Масса двигателя	0.2 кг
Свинцовый винт	Tr6.35X1
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Длина тела	Диаметр винта	Стрелка	Длина винта
20 мм 34 мм 40 мм 48 мм 60 мм	5	2	20-1000 мм
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

42X42mm до Nema 17 1.2Amp 260mN.M Stepper мотора винта не плененный 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
