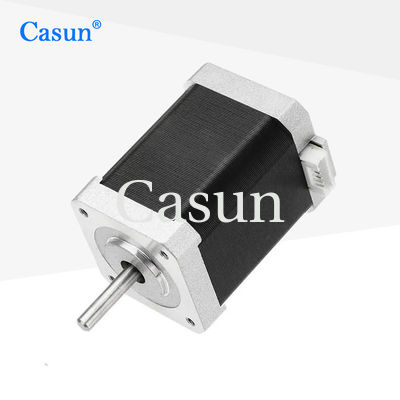

Участок Stepper мотора 2 высокого вращающего момента NEMA 17 Casun микро- 1,8 градуса

Участок Stepper мотора 2 высокого вращающего момента NEMA 17 Casun микро- 1,8 градуса

Наименование марки:	Casun
Номер модели:	42SHD0804-20B
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

860mN.m

Текущий:

1,5а

Длина двигателя:

60 мм

Вал:

Фрезерная плоская вала длина 20 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Вращающий момент NEMA 17 Casun высокий

Мотор высокого вращающего момента Casun микро- Stepper

Мотор высокого вращающего момента NEMA17 микро- Stepper

Характер продукции

Casun NEMA 17 Высокомоментный микрошаговый двигатель, 2 фазы, 1,8 градуса

Серия гибридных шаговых двигателей 42 мм обеспечивает мощный удерживающий момент в различных размерах. В оборудовании для автоматизации шаговые двигатели могут использоваться для позиционирования, перемещения и сортировки материалов.

Ключевые особенности

Высокий крутящий момент и высокая точность
Для оборудования высокотехнологичной и электронной промышленности
Доступны версии с одинарным или двойным валом
Каждая модель нашего шагового двигателя подходит для различных применений
Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить лучшее решение

Внешний вид

Размеры

Характеристики двигателя

Угол шага	1,8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	1,5 А
Удерживающий момент	860 мН.м
Сопротивление	3,5 Ом
Индуктивность	9 мГн
Инерция ротора	102 г-см²
Вес двигателя	0,45 кг
Количество выводов	4
Подключение	Биполярное

Рабочие характеристики

Угол шага	1,8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Кривые крутящего момента

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0,13 Н.м	1,8°	20 мм	D-вал-20 мм	1,0 А
42SHD4003	0,26 Н.м	1,8°	34 мм	D-вал-20 мм	0,4 А
42SHD0261	0,45 Н.м	1,8°	40 мм	D-вал-20 мм	1,68 А
42SHD4425	0,59 Н.м	1,8°	48 мм	D-вал-24 мм	2,0 А
42SHD4813	0,8 Н.м	1,8°	60 мм	D-вал-24 мм	2,1 А

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям.

Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, выводами с особыми требованиями, разъемами и т. д.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.
