550mN.M 2 мотор 42x42mm гибрида Nema 17 DC участка 3.0V Stepper

550mN.M 2 мотор 42x42mm гибрида Nema 17 DC участка 3.0V Stepper

Наименование марки:	Casun
Номер модели:	42SHD0437-24BH
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

550mN.m

Текущий:

1.68А

Длина двигателя:

48 мм

Вал:

Филируя плоская длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

2 - Nema 17 DC участка 3.0V

Гибридный Stepper мотор 42x42mm

Nema 17 550mN.M

Характер продукции

42-мм гибридный шаговый мотор серии поставляется в различных размерах и обеспечивает сильный крутящий момент.

Использовать в сочетании с драйвером микростеппинга для снижения вибрации и повышения разрешения шага.

Выберите базовую модель или попросите уникальную конфигурацию.

Особенности:

Предлагаются версии в однополярном или биполярном
Для электронного промышленного оборудования и высокотехнологичного промышленного оборудования
Доступно в вариациях с одним или двумя валами
Требуется наличие нескольких международных сертификатов.
Экспертные исследования и разработки в области производства

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.68 А
Поддерживающий момент	550 мН.м.
Сопротивление	1.8 ом
Индуктивность	4.5 мГ
Инерция ротора	72 г/см2
Масса двигателя	0.38 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

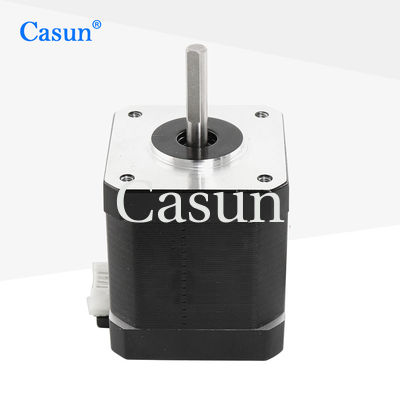

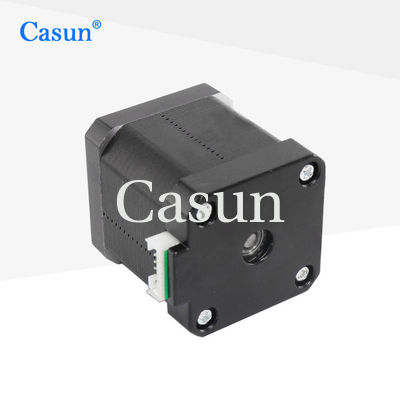

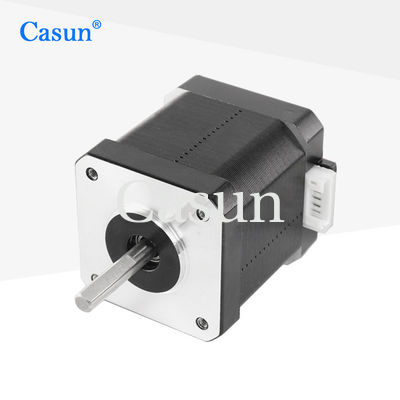

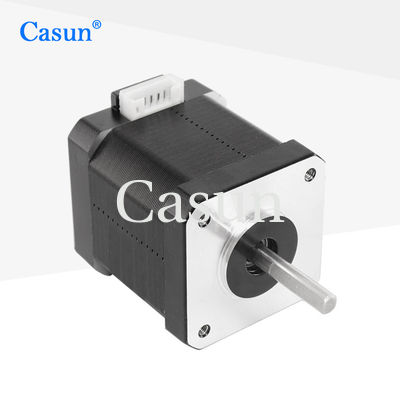

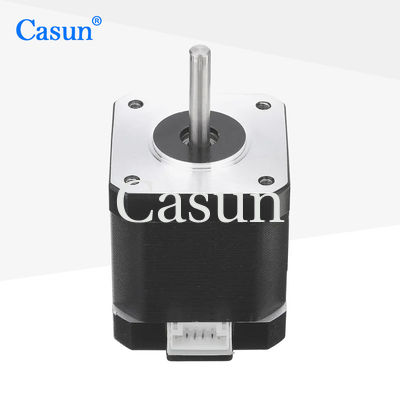

Внешний вид

550mN.M 2 мотор 42x42mm гибрида Nema 17 DC участка 3.0V Stepper 0

Размеры

550mN.M 2 мотор 42x42mm гибрида Nema 17 DC участка 3.0V Stepper 1

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
