NEMA 17 степени 42X42mm вращающего момента высоты】【42SHD0407 двухполярный 1,8 Гибридный мотор шага для набора CNC с аттестацией

NEMA 17 степени 42X42mm вращающего момента высоты】【42SHD0407 двухполярный 1,8 Гибридный мотор шага для набора CNC с аттестацией

Наименование марки:	Casun
Номер модели:	42SHD0407-24B
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

350mN.m

Текущий:

1.2А

Длина двигателя:

48 мм

Вал:

Филируя плоская длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

42SHD0407 NEMA 17 Гибридный шаговый двигатель

Характер продукции

[42SHD0407] Высокомоментный биполярный гибридный шаговый двигатель NEMA 17 с углом шага 1.8°, размером 42×42 мм для комплектов ЧПУ с сертификацией

Серия гибридных шаговых двигателей 42 мм обеспечивает более высокую мощность и крутящий момент по сравнению со стандартными шаговыми двигателями. Эти двигатели также обладают превосходными возможностями вращения на высоких скоростях по сравнению с более мелкими вариантами шаговых двигателей.

Ключевые особенности

Инженерная поддержка доступна в течение 48 часов

Идеально подходит для высокотехнологичного и электронного промышленного оборудования

Доступны конфигурации с одинарным или двойным валом

Профессиональное производство в области исследований и разработок

12 лет опыта обслуживания более 800 клиентов

Характеристики двигателя

Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	1.2 А
Удерживающий момент	350 мН·м
Сопротивление	2.2 Ом
Индуктивность	2.8 мГн
Момент инерции ротора	72 г·см²
Вес двигателя	0.38 кг
Количество выводов	4
Подключение	Биполярное

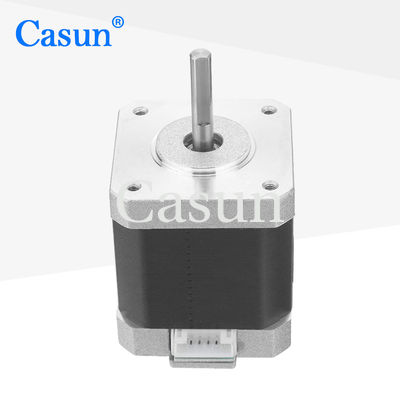

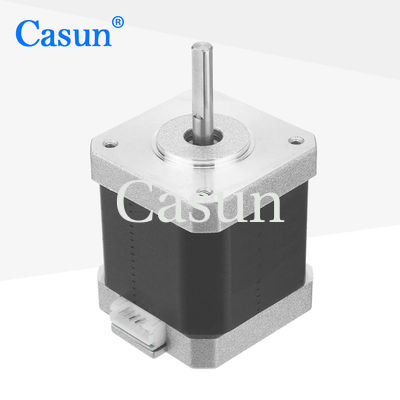

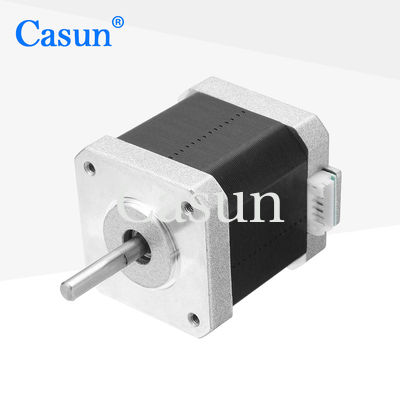

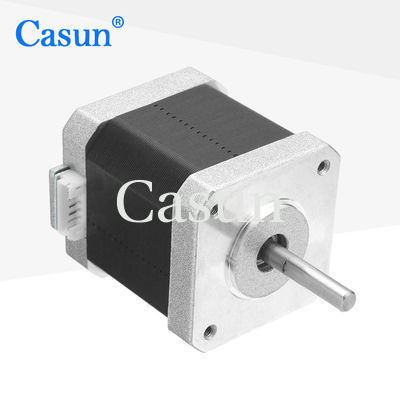

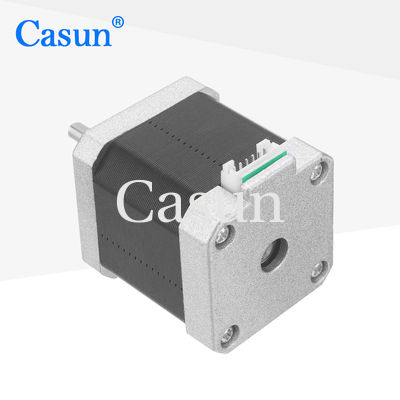

Внешний вид двигателя

Чертеж размеров

Рабочие характеристики

Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Кривые крутящего момента

Подробные данные кривых крутящего момента предоставляются по запросу.

Связанные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н·м	1.8°	20 мм	D-вал-20 мм	1.0 А
42SHD4003	0.26 Н·м	1.8°	34 мм	D-вал-20 мм	0.4 А
42SHD0261	0.45 Н·м	1.8°	40 мм	D-вал-20 мм	1.68 А
42SHD4425	0.59 Н·м	1.8°	48 мм	D-вал-24 мм	2.0 А
42SHD4813	0.8 Н·м	1.8°	60 мм	D-вал-24 мм	2.1 А

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим требованиям, мы можем изготовить двигатель по индивидуальному заказу в соответствии с вашими конкретными потребностями. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, выводами с особыми требованиями, разъемами и многим другим.

Энкодер

Тормоз

Редуктор

Вал
