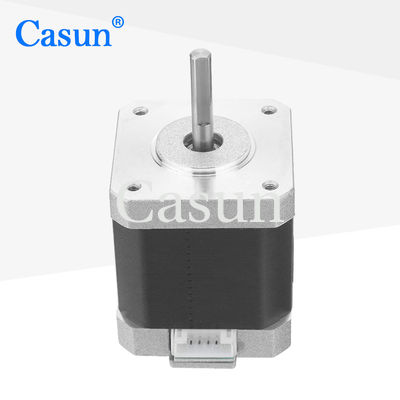

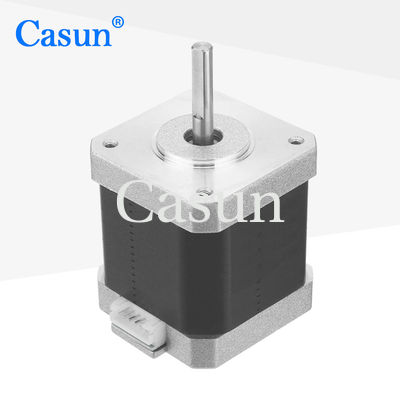

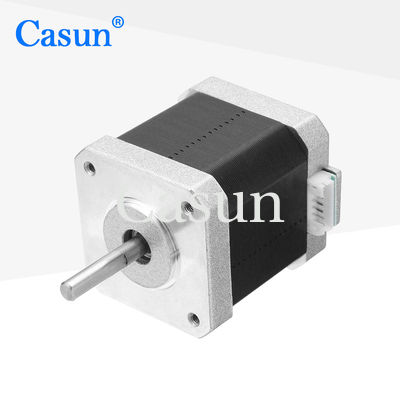

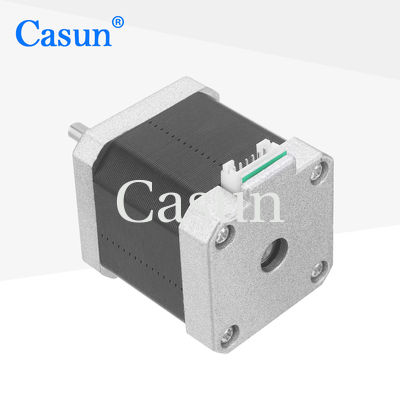

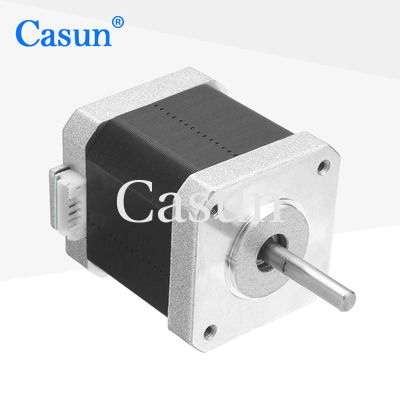

Серия гибридных шаговых двигателей 42 мм представляет собой цифровой двигатель с очень точными углами шага.
Они могут стабильно работать в течение длительного времени и не подвержены влиянию внешних помех.
Функции:
Шаг Ангел |
1,8° |
Размер кадра |
42 мм |
Количество фаз |
2 фазы |
Номинальный ток |
0,5 А |
удерживающий крутящий момент |
420 мН.м |
Сопротивление |
24 Ом |
Индуктивность |
32 мГн |
Инерция ротора |
72 г-см² |
Вес двигателя |
0,38 кг |
Количество лидов |
4 |
Связь |
биполярный |
Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20 °C до 50 °C
Температура хранения -20: °C до 100°C
Диапазон влажности (%): 85% или меньше, без конденсации
Изоляция провода магнита: класс B 130 градусов C
Сопротивление изоляции: 100 МОм при 500 В постоянного тока
Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.
Модель | удерживающий крутящий момент | Угол шага | Длина двигателя | Тип вала | Номинальный ток |
42СХД4950 | 0,13 Нм | 1,8° | 20мм | D Вал-20мм | 1,0 А |
42СХД4003 | 0,26 Нм | 1,8° | 34мм | D Вал-20мм | 0,4 А |
42СХД0261 | 0,45 Нм | 1,8° | 40 мм | D Вал-20мм | 1,68 А |
42СХД4425 | 0,59 Нм | 1,8° | 48мм | D Вал-24мм | 2,0 А |
42СХД4813 | 0,8 Нм | 1,8° | 60мм | D Вал-24мм | 2,1 А |
