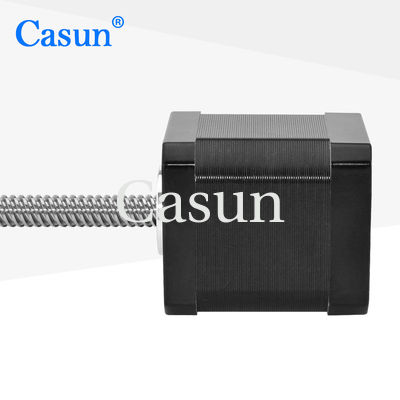

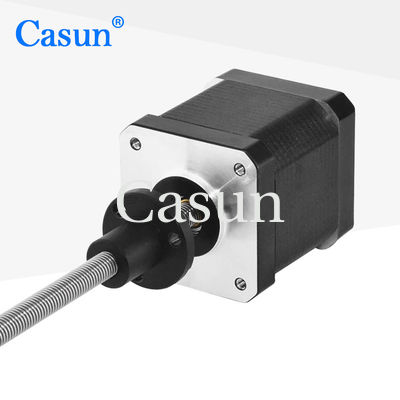

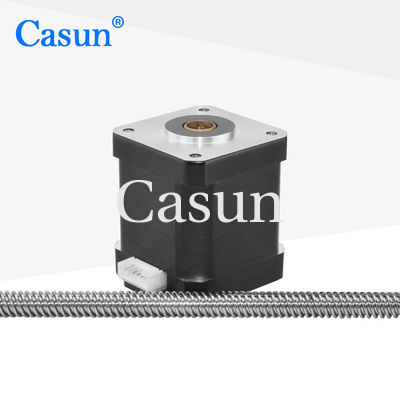

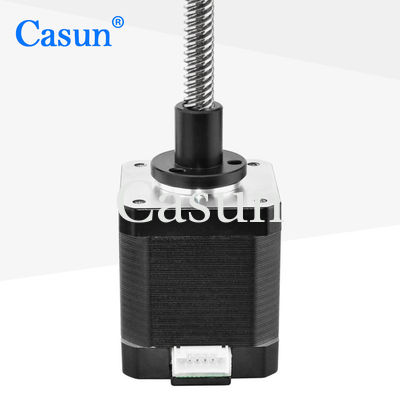

мотор NEMA 0.4A 17 42X48mm Stepper с мотором винта руководства шагая

мотор NEMA 0.4A 17 42X48mm Stepper с мотором винта руководства шагая

Наименование марки:	Casun
Номер модели:	42SHD0410-300NTP
МОК:	1 шт.
Цена:	$16.5-$17.5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Цвет:

Черный

Текущий:

0,4а

Удержание крутящего момента:

450mN.m

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

0.4A мотор NEMA 17 Stepper

мотор винта руководства 0.4A шагая

мотор винта руководства 42X48mm шагая

Характер продукции

42X48мм 0.4A шаговый двигатель NEMA 17 со свинцовым винтом

Шаговый двигатель NEMA17 со свинцовым винтом, удерживающий момент 42ммX48мм 0.4A. Серия гибридных шаговых двигателей 42мм обеспечивает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошагания для снижения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную конфигурацию.

Ключевые особенности

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двумя валами
Одобрено CE и RoHS
Изготовление на заказ по запросу

Размеры

Спецификации двигателя

Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	0.4A
Удерживающий момент	450 мН.м
Сопротивление	30 Ом
Индуктивность	45 мГн
Инерция ротора	72 г-см²
Вес двигателя	0.38 кг
Свинцовый винт	Tr8X2
Подключение	Биполярное

Рабочие характеристики

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин
Радиальный люфт вала	0.02 Макс. (нагрузка 450г)
Осевой люфт вала	0.08 Макс. (нагрузка 450г)
Макс. радиальная сила	28Н (20мм от фланца)
Макс. осевая сила	10Н

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м	1.8°	20мм	D-вал-20мм	1.0A
42SHD4003	0.26 Н.м	1.8°	34мм	D-вал-20мм	0.4A
42SHD0261	0.45 Н.м	1.8°	40мм	D-вал-20мм	1.68A
42SHD4425	0.59 Н.м	1.8°	48мм	D-вал-24мм	2.0A
42SHD4813	0.8 Н.м	1.8°	60мм	D-вал-24мм	2.1A

Спецификации винта

Длина корпуса	Диаметр винта	Шаг	Длина винта
20 мм	5 8 6.35	2 1.27 3.175 6.35 6.5	20-1000 мм
34 мм
40 мм
48 мм
60 мм

Индивидуальные решения для двигателей

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные решения включают, но не ограничиваются, специальными валами, параметрами обмотки, установочными размерами, выводными проводами с особыми требованиями, разъемами и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Получить предложение
