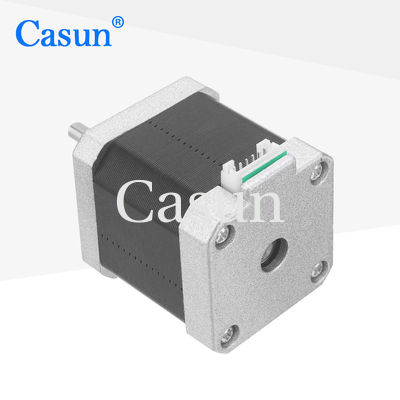

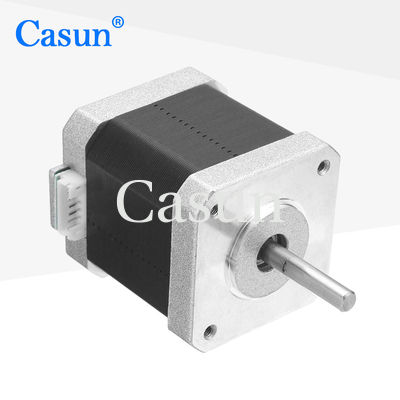

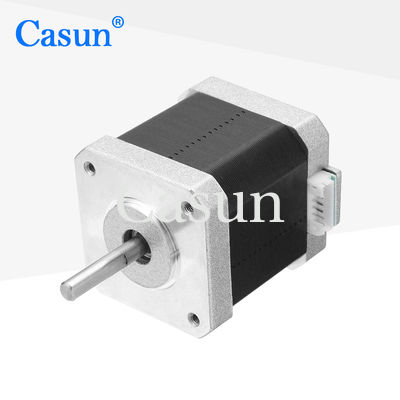

Deg 54Ncm】 1,8 【42SHD0438 (76.3oz.in) 1.68A 2.77V 42x42x48mm Nema 17 Stepper мотора 4 проводов двухполярный

Deg 54Ncm】 1,8 【42SHD0438 (76.3oz.in) 1.68A 2.77V 42x42x48mm Nema 17 Stepper мотора 4 проводов двухполярный

Наименование марки:	Casun
Номер модели:	42SHD0438-30B
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Ангел шага:

1.8°

Удержание вращающего момента:

540mN.m

Настоящий:

1.68A

Длина двигателя:

48mm

Вал:

Филируя плоская длина вала 30mm

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 36x29x14cm

Выделить:

4 провода шаговой двигатель

42SHD0438 Шаговый двигатель

2.77В шаговый двигатель

Характер продукции

Серия гибридных шаговых двигателей 42 мм имеет относительно высокий выходной крутящий момент и может поддерживать высокую скорость.

Его вал может выдерживать высокие нагрузки и подходит для различных применений, таких как печатное оборудование, оборудование для автоматизации и роботы.

Функции:

Каждая модель шагового двигателя используется в различных ситуациях.
Требуются дилеры!!
Доступны в версиях с одним или двумя валами
Высокий крутящий момент и высокая точность
Основана в Китае в течение 12 лет и обслужила более 800 клиентов.

Технические характеристики двигателя

Шаг Ангел	1,8°
Размер кадра	42 мм
Количество фаз	2 фазы
Номинальный ток	1,68 А
удерживающий крутящий момент	540 мН.м
Сопротивление	1,65 Ом
Индуктивность	2,8 мГн
Инерция ротора	72 г-см²
Вес двигателя	0,38 кг
Количество лидов	4
Связь	биполярный

Появление

Deg 54Ncm】 1,8 【42SHD0438 (76.3oz.in) 1.68A 2.77V 42x42x48mm Nema 17 Stepper мотора 4 проводов двухполярный 0

Размеры

Deg 54Ncm】 1,8 【42SHD0438 (76.3oz.in) 1.68A 2.77V 42x42x48mm Nema 17 Stepper мотора 4 проводов двухполярный 1

Эксплуатационные характеристики

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 °C до 50 °C

Температура хранения -20: °C до 100°C

Диапазон влажности (%): 85% или меньше, без конденсации

Изоляция провода магнита: класс B 130 градусов C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	удерживающий крутящий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42СХД4950	0,13 Нм	1,8°	20мм	D Вал-20мм	1,0 А
42СХД4003	0,26 Нм	1,8°	34мм	D Вал-20мм	0,4 А
42СХД0261	0,45 Нм	1,8°	40мм	D Вал-20мм	1,68 А
42СХД4425	0,59 Нм	1,8°	48мм	D Вал-24мм	2,0 А
42СХД4813	0,8 Нм	1,8°	60мм	D Вал-24мм	2,1 А

Скачать

Если наш стандартный двигатель не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Индивидуальный контент включает, помимо прочего, специальные валы, параметры намотки, установочные размеры, подводящие провода с особыми требованиями, разъемы и т. д.

Параметры:

Кодер	Тормоз	Коробка передач	Вал

Пожалуйста, нажмите "Получить цитату"кнопка ниже, чтобы сообщить нам ваши требования.
