】 42x42x48mm 【42SHD0441 1,8 участок 1.2A степени 2 для мотора Nema 17 принтера 3D гибридные Stepper

】 42x42x48mm 【42SHD0441 1,8 участок 1.2A степени 2 для мотора Nema 17 принтера 3D гибридные Stepper

Наименование марки:	Casun
Номер модели:	42SHD0441-24B1
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Ангел шага:

1.8°

Удержание вращающего момента:

420мН.м

Настоящий:

1.2A

Длина двигателя:

48mm

Вал:

Филируя плоская длина вала 24mm

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 36x29x14cm

Выделить:

1 8 мотор NEMA 17 степени Stepper

1.2A NEMA 17 Шаговый двигатель

Характер продукции

Двигатель NEMA 17 может обеспечить более высокий крутящий момент, что позволяет ему управлять большими нагрузками, сохраняя при этом относительно высокие скорости и плавность движения.

Используйте с микрошаговым драйвером для снижения вибрации и достижения более высокого шагового разрешения.

Функции:

Доступны биполярные или монополярные версии
Для высокотехнологичной промышленности и оборудования электронной промышленности
У нас возможно как контрактное производство, так и специализированные услуги.Требуются дилеры!
Профессиональный специалист по решениям для трансмиссии
Покупайте с уверенностью благодаря десятилетней гарантии

Технические характеристики двигателя

Шаг Ангел	1,8°
Размер кадра	42 мм
Количество фаз	2 фазы
Номинальный ток	1,2 А
удерживающий крутящий момент	420 мН.м
Сопротивление	3,2 Ом
Индуктивность	6,0 мГн
Инерция ротора	72 г-см²
Вес двигателя	0,38 кг
Количество лидов	4
Связь	биполярный

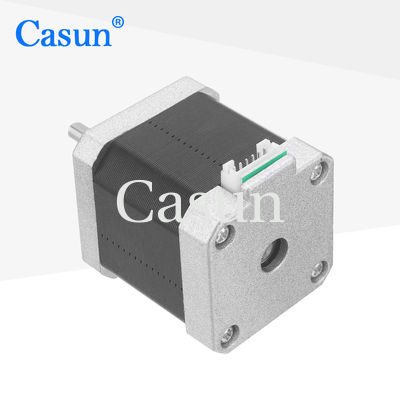

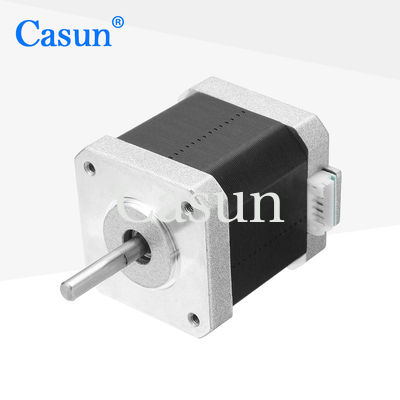

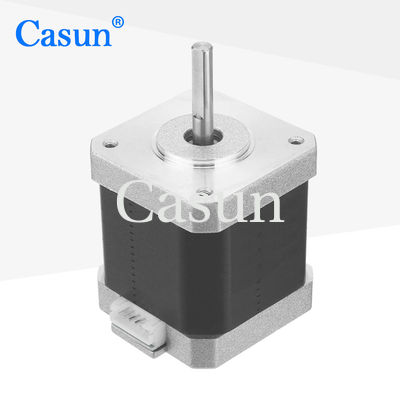

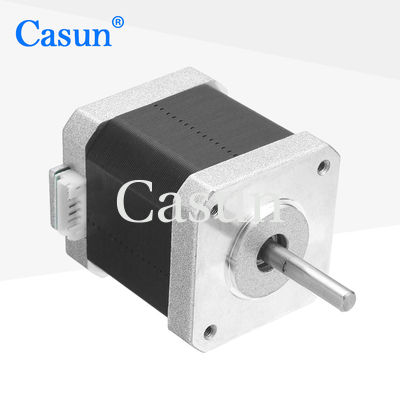

Появление

】 42x42x48mm 【42SHD0441 1,8 участок 1.2A степени 2 для мотора Nema 17 принтера 3D гибридные Stepper 0

Размеры

】 42x42x48mm 【42SHD0441 1,8 участок 1.2A степени 2 для мотора Nema 17 принтера 3D гибридные Stepper 1

Эксплуатационные характеристики

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 °C до 50 °C

Температура хранения -20: °C до 100°C

Диапазон влажности (%): 85% или меньше, без конденсации

Изоляция провода магнита: класс B 130 градусов C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	удерживающий крутящий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42СХД4950	0,13 Нм	1,8°	20мм	D Вал-20мм	1,0 А
42СХД4003	0,26 Нм	1,8°	34мм	D Вал-20мм	0,4 А
42СХД0261	0,45 Нм	1,8°	40мм	D Вал-20мм	1,68 А
42СХД4425	0,59 Нм	1,8°	48мм	D Вал-24мм	2,0 А
42СХД4813	0,8 Нм	1,8°	60мм	D Вал-24мм	2,1 А

Скачать

Если наш стандартный двигатель не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Индивидуальный контент включает, помимо прочего, специальные валы, параметры намотки, установочные размеры, подводящие провода с особыми требованиями, разъемы и т. д.

Параметры:

Кодер	Тормоз	Коробка передач	Вал

Пожалуйста, нажмите "Получить цитату"кнопка ниже, чтобы сообщить нам ваши требования.
