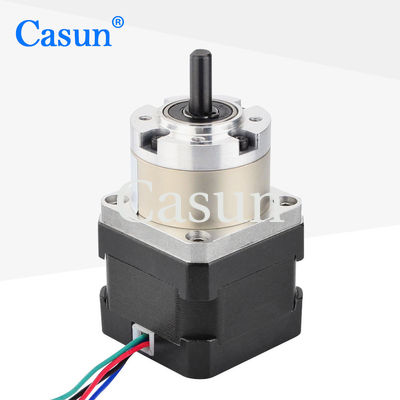

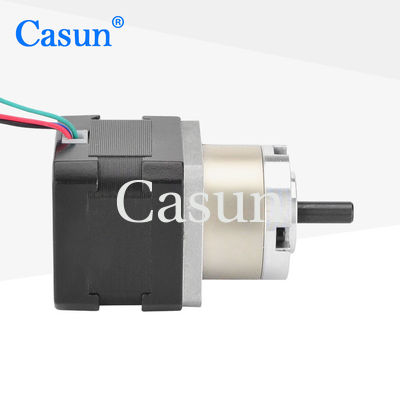

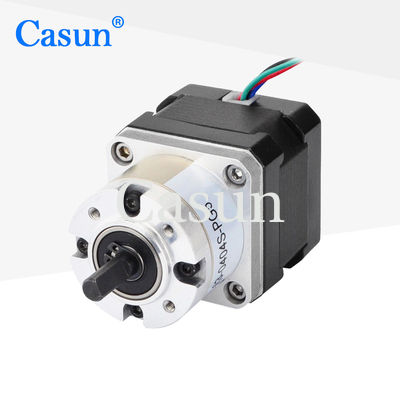

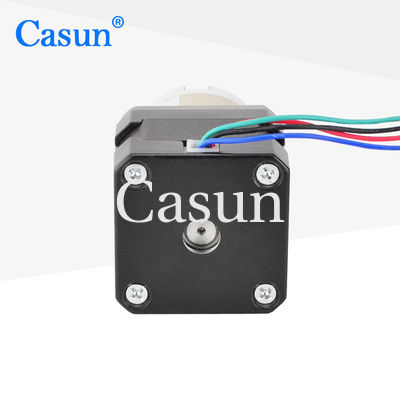

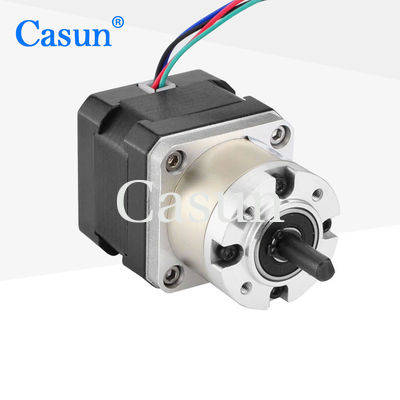

мотор Casun Stepper мотора NEMA 17 48mm зацепленный гибридный Stepper

мотор Casun Stepper мотора NEMA 17 48mm зацепленный гибридный Stepper

Наименование марки:	Casun
Номер модели:	42SHD4419-5G
МОК:	1 шт.
Цена:	$24.8-$27.8
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Текущий / Фаза:

1.68 ампер

Название продукта:

stepper мотор с зацепленный

Длина двигателя:

48 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Зацепленный Stepper мотор 440mN

NEMA 17 48mm зацепил Stepper мотор

Мотор Casun гибридный Stepper

Характер продукции

48мм NEMA 17 Степной двигатель Casun Гибридный шаговый двигатель

Снижающий скорость шаговой двигатель 440mN 0,5kg NEMA17 42mmx42mm шаговой мотор для химических инструментов и других отраслей промышленности. 42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах. Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите свою собственную настройку.

Особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.68 ампер
Поддерживающий момент	440 мН.м.
Сопротивление	1.65Ω
Индуктивность	20,8 мГц.
Инерция ротора	38 г/см2
Масса двигателя	0.5 кг
Соотношение уменьшения скорости передач	5.18:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Коробка передач

Жилой материал	Металл
Подшипник на выходе	Кольцевые подшипники
Максимальная радиальная нагрузка (12 мм от фланца)	≤ 80 Н
Максимальная осевая нагрузка вала	≤ 30 Н
Радиальная игра вала (вблизи фланца)	≤ 0,06 мм
Аксиальная игра вала	≤ 0,3 мм
Реакция при отсутствии нагрузки	10,5°

Подмодели

Длина двигателя	Длина коробки передач	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18	35 мм
48 мм		13.76
60 мм		19.2
26.8	42.7 мм	51	70%
71		99.5
139

Доступные индивидуальные решения

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями. Контент на заказ включает в себя, но не ограничивается специальные валы, параметры обмотки, размеры установки, проводные провода со специальными требованиями, соединители и т.д.

Варианты

Кодировщик

Тормоз

Коробка передач

Остров
