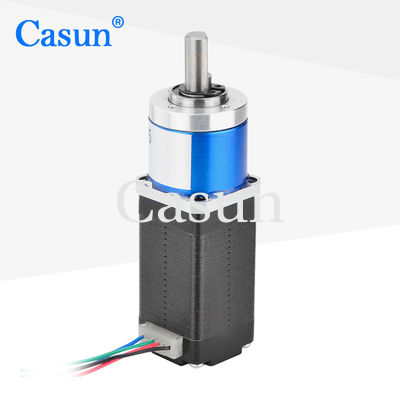

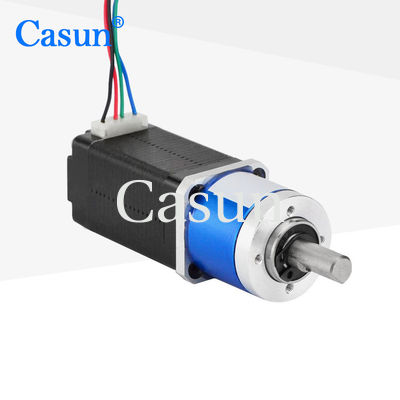

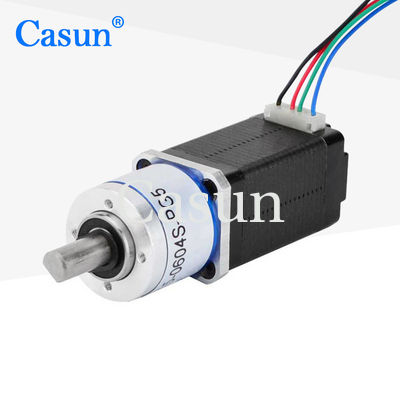

NEMA 8 20x20mm зацепил торможение редуктора шестерни Stepper мотора миниатюрное

NEMA 8 20x20mm зацепил торможение редуктора шестерни Stepper мотора миниатюрное

Наименование марки:	Casun
Номер модели:	20SHD4303-16G-2
МОК:	1 шт.
Цена:	$23.8-$26.9
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Текущий / Фаза:

0.2Amp

Название продукта:

stepper мотор с зацепленный

Длина двигателя:

28 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

NEMA 8 20x20mm зацепил Stepper мотор

Редуктор шестерни Stepper мотора NEMA 8

Мотор миниатюрного торможения Stepper

Характер продукции

20x20мм NEMA 8 Стремительный моторный редуктор миниатюрного замедления

Степерный мотор редуктор 20ммx20мм 2 фазы миниатюрного замедления ступенчатого двигателя.Использование с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шагаВыберите базовую версию или запросите собственную настраиваемую конфигурацию.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Спецификация	Стоимость
Угол шага	10,8°
Размер кадра	20 мм
Количество фаз	Фаза 2
Номинальный ток	0.2 ампер
Поддерживающий момент	14 мН.м.
Сопротивление	22Ω
Индуктивность	6.0 мГ
Инерция ротора	2g-см2
Масса двигателя	00,1 кг
Соотношение уменьшения скорости передач	16:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Коробка передач

Жилой материал	Металл
Подшипник на выходе	Кольцевые подшипники
Максимальная радиальная нагрузка (12 мм от фланца)	≤ 80 Н
Максимальная осевая нагрузка вала	≤ 30 Н
Радиальная игра вала (вблизи фланца)	≤ 0,06 мм
Аксиальная игра вала	≤ 0,3 мм
Реакция при отсутствии нагрузки	10,5°

Подмодели

Длина двигателя	Длина коробки передач	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18
48 мм		35 мм
60 мм		13.76
	19.2	26.8	80%
	42.7 мм	51	70%
		71
		99.5
		139

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши потребности, мы можем настроить мотор в соответствии с вашими требованиями.размеры установки, свинцовые провода с особыми требованиями, соединители и т.д.

Кодировщик

Тормоз

Коробка передач

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши требования.

Получить цитату
