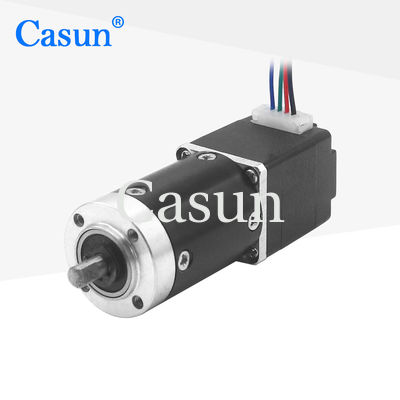

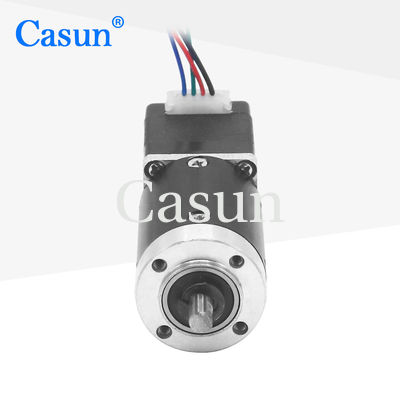

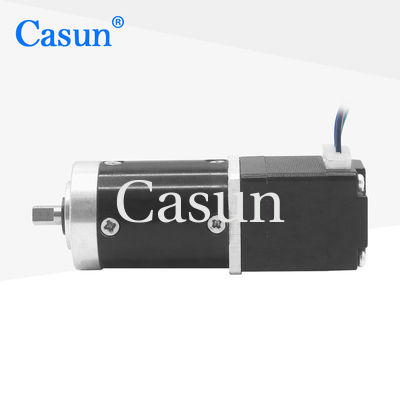

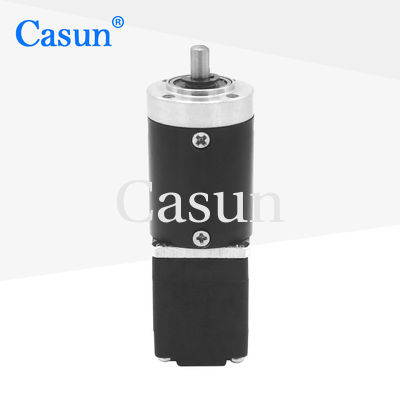

NEMA 8 Casun 20x20x24.8mm зацепил Stepper мотор с планетарной коробкой передач

NEMA 8 Casun 20x20x24.8mm зацепил Stepper мотор с планетарной коробкой передач

Наименование марки:	Casun
Номер модели:	B20SHD4701-14G1
МОК:	1 шт.
Цена:	$27.53-$30.53
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Ключевые слова:

шаговый двигатель с редуктором

Напряжение:

DC 5.04V

Масса:

0,08 кг

Угол шага (градусы):

1,8 градусов

Соотношение:

13.76:1

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

NEMA 8 24.8mm зацепил Stepper мотор

NEMA 8 Casun зацепил Stepper мотор

stepper мотор с планетарной коробкой передач

Характер продукции

Шаговый двигатель 20 ммx20 ммx24.8 мм Миниатюрный шаговый двигатель с планетарной коробкой передач для медицинского оборудования красоты

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	20 мм
Количество фаз	Фаза 2
Номинальный ток	0.24 ампер
Поддерживающий момент	10mN.m
Сопротивление	2 Омм
Индуктивность	5 мГч
Инерция ротора	2g-см2
Масса двигателя	00,08 кг
Соотношение уменьшения скорости передач	13.76:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 8 Casun 20x20x24.8mm зацепил Stepper мотор с планетарной коробкой передач 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
