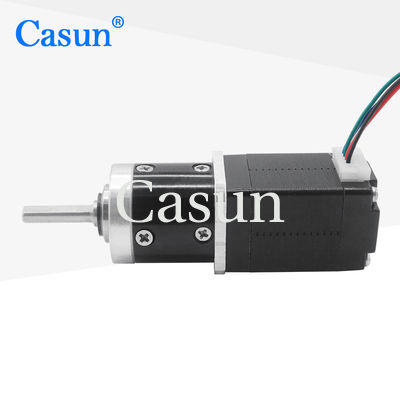

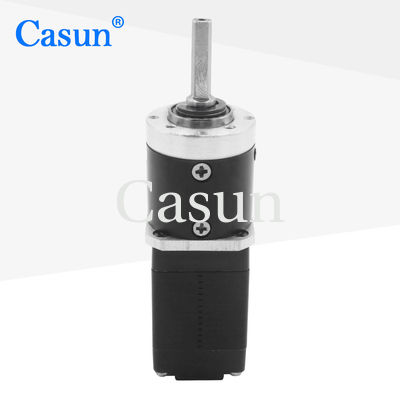

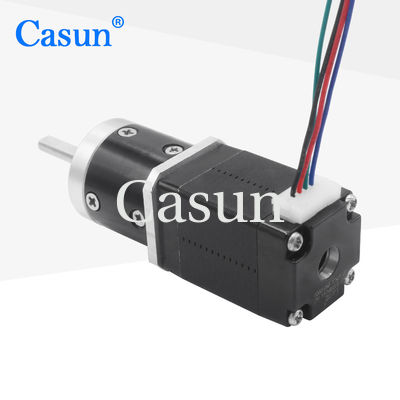

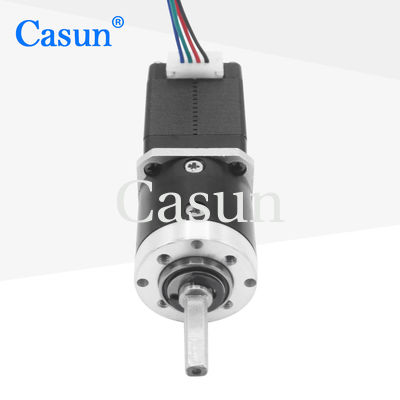

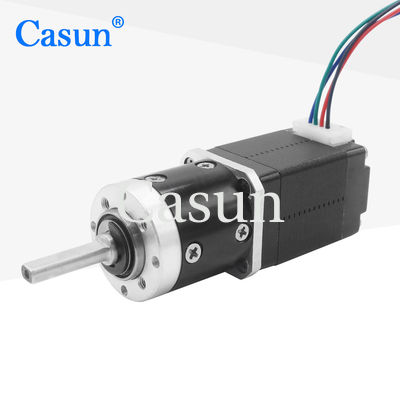

NEMA 8 3.9V 20mN зацепил 5.2:1 коэффициента Stepper мотора 20x20X33mm

NEMA 8 3.9V 20mN зацепил 5.2:1 коэффициента Stepper мотора 20x20X33mm

Наименование марки:	Casun
Номер модели:	B20SHD4501-5G
МОК:	1pc
Цена:	$28.46-$31.46
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Ключевые слова:

Зацепленный Stepper мотор

Напряжение:

DC 3.9V

Угол шага (градусы):

1,8 градуса

Коэффициент:

5.2:1

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 36x29x14см

Выделить:

20mN NEMA 8 зацепил Stepper мотор

3.9V NEMA 8 зацепил Stepper мотор

Зацепленный Stepper мотор 20x20X33mm

Характер продукции

Степные двигатели с шестернями 20 ммx20 ммx33 мм 3,9 Вт 20 мН соотношение 5.21 низкозатратный шаговый мотор

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную конфигурацию.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	28 мм
Количество фаз	Фаза 2
Номинальный ток	0.6Ампер
Поддерживающий момент	20 мН.м
Сопротивление	6.5омм
Индуктивность	2.2mH
Инерция ротора	9 г-см2
Масса двигателя	0.2 кг
Соотношение уменьшения скорости передач	5.2:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник на выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27.2 мм	3.71	90%
		5.18
	35 мм	13.76	80%
		19.2
		26.8
	42.7 мм	51	70%
		71
		99.5
		139

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 8 3.9V 20mN зацепил 5.2:1 коэффициента Stepper мотора 20x20X33mm 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
