NEMA 11 28x28mm зацепил вращающий момент 95mN.M Stepper мотора высокий двухполярное

NEMA 11 28x28mm зацепил вращающий момент 95mN.M Stepper мотора высокий двухполярное

Наименование марки:	Casun
Номер модели:	28SHD4401-19GQ
МОК:	1 шт.
Цена:	$27.23-$30.23
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Ключевые слова:

шаговый двигатель с редуктором

Напряжение:

DC 4.56V

Угол шага (градусы):

1,8 градусов

Соотношение:

14:1

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

зацепленный NEMA 11 28x28mm

28x28mm зацепили Stepper мотор

Вращающий момент 95mN.M Stepper мотора высокий

Характер продукции

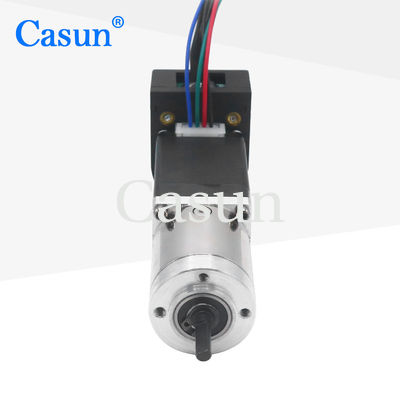

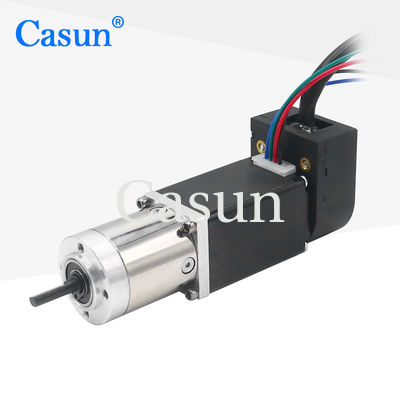

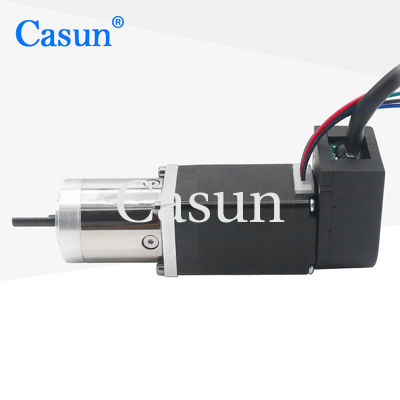

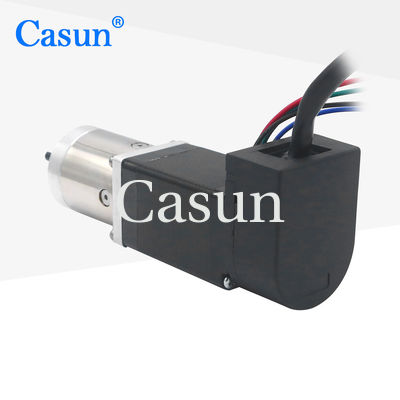

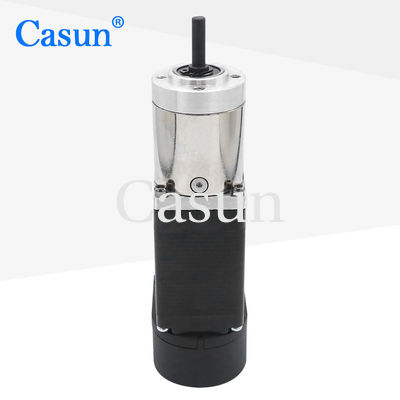

Шаговый двигатель NEMA 11 28x28 мм с редуктором, высокий крутящий момент 95 мН.м, биполярный

Этот шаговый двигатель NEMA 11 размером 28x28 мм с планетарным редуктором обеспечивает высокий крутящий момент в компактном корпусе. Гибридные шаговые двигатели обеспечивают мощный удерживающий момент в различных размерах. Используйте с драйвером микрошага для снижения вибрации и достижения более высокого разрешения шага. Доступны базовые версии или индивидуальные конфигурации.

Основные характеристики

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двумя валами
Сертификаты CE и RoHS
Индивидуальные настройки по запросу

Размеры

Характеристики двигателя

Параметр	Значение
Угол шага	1.8°
Размер корпуса	28 мм
Количество фаз	2 фазы
Номинальный ток	0.67 А
Удерживающий момент	95 мН.м
Сопротивление	6.8 Ом
Индуктивность	4.9 мГн
Инерция ротора	9 г·см²
Вес двигателя	0.16 кг
Передаточное число редуктора	19.2:1
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤80 Н
Макс. осевая нагрузка на вал	≤30 Н
Радиальный зазор вала (близко к фланцу)	≤0.06 мм
Осевой зазор вала	≤0.3 мм
Люфт при отсутствии нагрузки	1.5°

Подмодели

Длина двигателя	Длина редуктора	Передаточное число	КПД
34 мм	27.2 мм	3.71	90%
40 мм		5.18
48 мм		35 мм
60 мм		13.76
	42.7 мм	19.2	80%
		26.8
		51	70%
		71
		99.5
		139

Индивидуальные решения для двигателей

Если наши стандартные двигатели не соответствуют вашим требованиям, мы можем изготовить двигатель по вашим спецификациям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и многое другое.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам о ваших требованиях.
