NEMA 8 18mNm 20mm микро- зацепил мотор шага DC Stepper мотора миниатюрный

NEMA 8 18mNm 20mm микро- зацепил мотор шага DC Stepper мотора миниатюрный

Наименование марки:	Casun
Номер модели:	B20SHD6054-14G2
МОК:	1 шт.
Цена:	$24.6-$28.6
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Ключевые слова:

шаговый двигатель с редуктором

Напряжение:

DC 5.75V

Угол шага (градусы):

1,8 градусов

Соотношение:

14:1

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

NEMA 8 зацепил DC Stepper мотора

микро- зацепленный stepper мотор 18mNm

мотор шага 18mNm 20mm миниатюрный

Характер продукции

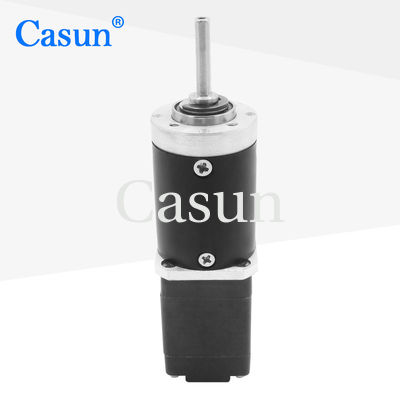

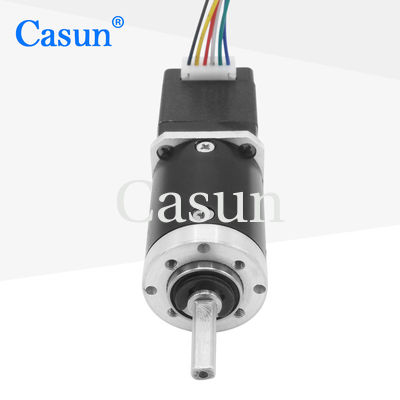

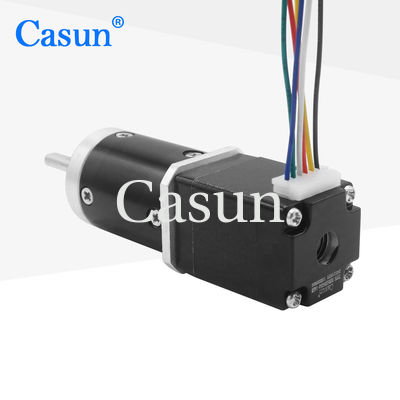

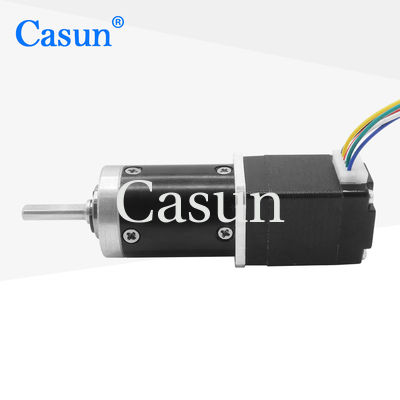

18мНм 20мм микро NEMA 8 с шаговым двигателем

Этот микро-степпер-мотор с постоянным током передач предлагает компактный размер рамы NEMA 8 с мощной производительностью.При сочетании с драйвером микростеппинга, он обеспечивает снижение вибрации и повышенное разрешение шага.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки доступны по запросу

Размеры

Спецификации двигателя

Угол шага	10,8°
Размер кадра	20 мм
Количество фаз	Фаза 2
Номинальный ток	0.5 ампер
Поддерживающий момент	18mN.m
Сопротивление	11.5омм
Индуктивность	10,7 мГц.
Инерция ротора	2g-см2
Масса двигателя	00,1 кг
Соотношение уменьшения скорости передач	14:1
Соединение	Биполярный

Спецификации эксплуатации

Двигатель

Угол шага	10,8°
Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100 М Ом при 500 ВДК
Диэлектрическая прочность	500 VDC в течение 1 мин.

Коробка передач

Жилой материал	Металл
Подшипник на выходе	Кольцевые подшипники
Максимальная радиальная нагрузка (12 мм от фланца)	≤ 80 Н
Максимальная осевая нагрузка вала	≤ 30 Н
Радиальная игра вала (вблизи фланца)	≤ 0,06 мм
Аксиальная игра вала	≤ 0,3 мм
Реакция при отсутствии нагрузки	10,5°

Подмодели

Длина двигателя	Длина коробки передач	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18	35 мм
48 мм		13.76	80%
60 мм		19.2	26.8
42.7 мм	51	70%	71

Моторные решения на заказ

Если наш стандартный мотор не может удовлетворить ваши требования, мы можем настроить мотор в соответствии с вашими конкретными потребностями.

Варианты настройки включают:

Специальные валы и конфигурации валов
Параметры обмотки по заказу
Измененные размеры установки
Свинцовые провода со специальными требованиями
Коннекторы и конечные устройства на заказ

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши конкретные требования.
