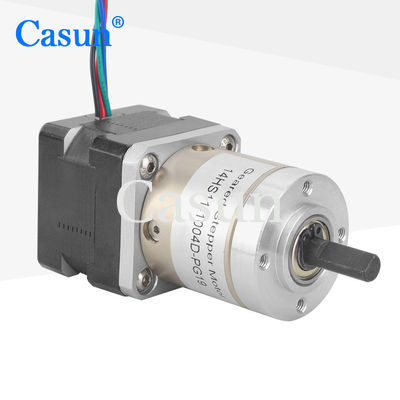

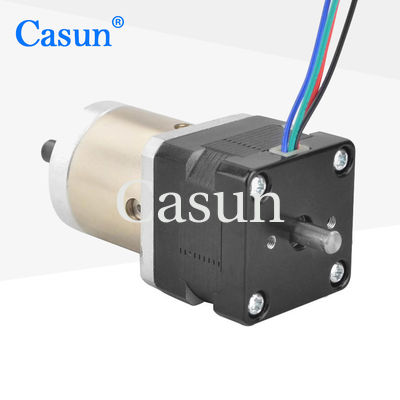

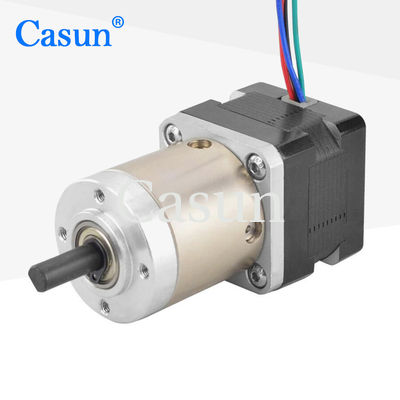

1.0A NEMA 14 зацепил мотор коробки передач Stepper мотора 35x35x28.5mm Stepper

1.0A NEMA 14 зацепил мотор коробки передач Stepper мотора 35x35x28.5mm Stepper

Наименование марки:	Casun
Номер модели:	14HS11-1004D-PG19
МОК:	1pc
Цена:	$24.15-$27.15
Условия оплаты:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Ключевые слова:

Зацепленный Stepper мотор

Напряжение тока:

3,5

Вес:

0.4KG

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 36x29x14cm

Выделить:

мотор коробки передач 35x35 Stepper

мотор коробки передач 28.5mm Stepper

1.0A NEMA 14 зацепил Stepper мотор

Характер продукции

мотор шага stepper мотора коробки передач 35mmx35mmx28.5mm Китай Nema14 высокоскоростной

42mm гибридная серия Stepper мотора предлагает сильный держа вращающий момент в разнообразие размерах.

Используйте с microstepping водителем для уменьшения вибрации и для того чтобы достигнуть более высокого разрешения шага.

Выберите версию базиса или спросите вашу собственную подгонянную конфигурацию.

Особенности:

Двухполярные или униполярные версии доступные
Гибридная stepper конструкция
Доступный в одиночных или двойных версиях вала
CE и RoHS одобрили
Изготовления на заказ по запросу

Размеры

Спецификации мотора

Ангел шага	° 1,8
Размер Fram	35 mm
Номер участка	2 - участок
Расклассифицированное течение	1,0 a
Удержание вращающего момента	125 mN.m
Сопротивление	3,5 0hm
Индуктивность	3,5 mH
Инерция ротора	² 10g-см
Вес мотора	0.4kg
Коэффициент уменьшения шестерни	19.2:1
Соединение	Двухполярный

Работая спецификации

Мотор

Угол шага: 1.8°

Максимальная температура: максимум 80°C

Температура окружающей среды: -20 °C к 50°C

Температура хранения -20: °C к 100°C

Ряд влажности (%): 85% или, не-конденсирующ

Изоляция провода магнита: Класс b 130 ДЕГ C

Сопротивление изоляции: ом 100M на 500 VDC

Диэлектрическая прочность: 500 VDC на 1 минута

Коробка передач

Расквартировывать материал: Металл
Носить на выходе: Шарикоподшипники
Нагрузка Max.Radial (12mm от фланца): ≤80N
Аксиальная нагрузка Max.Shaft: ≤30N
Радиальная игра вала (близко служить фланцем): ≤0.06mm
Осевая игра вала: ≤0.3mm
Отрицательная реакция на нулевой нагрузке: 1.5°

Кривые вращающего момента

Субмодели

Длина мотора	Длина коробки передач	Raio	Эффективность
34 mm 40 mm 48 mm 60 mm	27,2 mm	3,71	90%
		5,18
	35 mm	13,76	80%
		19,2
		26,8
	42,7 mm	51	70%
		71
		99,5
		139

Загрузка

Если наш стандартный мотор не может отвечать ваши потребностямы, то

мы можем подгонять мотор согласно вашим потребностям

Подгонянное содержание включает но не ограничено к особенным валам, обматывая параметрам, размерам установки, подводящим проводам с особенными требованиями, соединителям, etc.

Варианты:
Кодировщик | Тормоз | Коробка передач | Вал

1.0A NEMA 14 зацепил мотор коробки передач Stepper мотора 35x35x28.5mm Stepper 1

Пожалуйста нажмите на «получите, что кнопку цитату» ниже сказать нам ваши требования.
