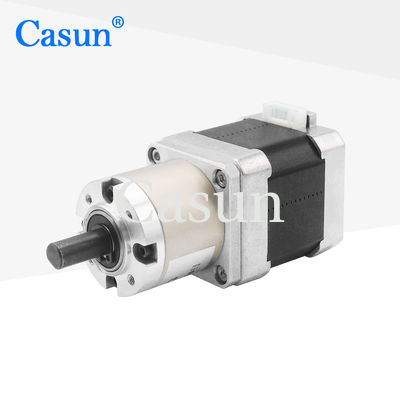

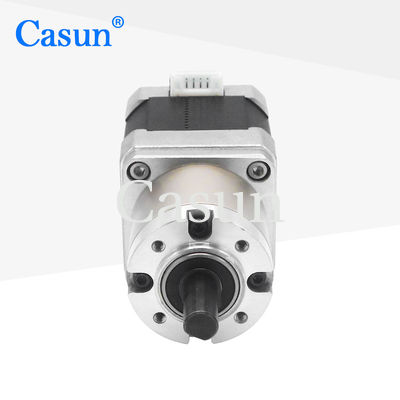

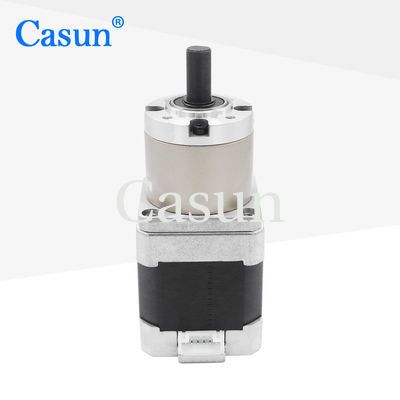

Касун шаговой моторная коробка передач Nema 17 42x42 мм шаговой мотор

Касун шаговой моторная коробка передач Nema 17 42x42 мм шаговой мотор

Наименование марки:	Casun
Номер модели:	42SHD0404-27G
МОК:	1 шт.
Цена:	$26.46-$29.46
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Текущий / Фаза:

1,5а

Удержание крутящего момента:

5.4N.m

Номинальное напряжение:

3,0 В

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Касунская шаговая моторная коробка передач Nema 17

42х42мм скоростной двигатель

Касунский шаговой двигатель

Характер продукции

Касун шаговой моторная коробка передач Nema 17 42x42 мм шаговой мотор

42мм гибридный шаговый мотор с интегрированной коробкой передач обеспечивает мощный крутящий момент в компактном 42x42мм форм-факторе.Этот шаговой мотор передач сочетает в себе надежную производительность с гибкими вариантами конфигурации.

Ключевые особенности

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя для оптимальной производительности
Доступно в одно- или двуствольной версии
Сертификат CE и RoHS
Конфигурации по запросу

Размеры

Спецификации двигателя

Параметр	Спецификация
Угол шага	10,8°
Размер кадра	42 мм
Количество фаз	Фаза 2
Номинальный ток	1.5 А
Поддерживающий момент	5.4 Н.м.
Сопротивление	2.0 Ω
Индуктивность	20,8 мГ
Инерция ротора	72 г/см2
Масса двигателя	00,85 кг
Соотношение уменьшения скорости передач	1:27
Соединение	Биполярный

Спецификации эксплуатации

Условия работы двигателя

Максимальная температура	Максимально 80°C
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, неконденсирующие
Изоляция из магнитных проводов	Класс B 130°C
Сопротивление изоляции	100M Ω при 500 VDC
Диэлектрическая прочность	500 VDC в течение 1 минуты

Спецификации коробки передач

Жилой материал	Металл
Подшипник на выходе	Кольцевые подшипники
Максимальная радиальная нагрузка (12 мм от фланца)	≤ 80 Н
Максимальная осевая нагрузка вала	≤ 30 Н
Радиальная игра вала (вблизи фланца)	≤ 0,06 мм
Аксиальная игра вала	≤ 0,3 мм
Реакция при отсутствии нагрузки	10,5°

Доступные конфигурации

Длина двигателя	Длина коробки передач	Соотношение	Эффективность
34 мм	27.2 мм	3.71	90%
40 мм		5.18	90%
48 мм		35 мм	13.76	80%
60 мм		19.2	80%
	26.8	80%
	42.7 мм	51	70%
		71	70%
		99.5	70%
		139	70%

Варианты настройки

Если наш стандартный мотор не может удовлетворить ваши требования, мы можем настроить мотор в соответствии с вашими конкретными потребностями.размеры установки, свинцовые провода со специальными требованиями, разъемы и многое другое.

Доступные возможности

Кодировщик

Тормоз

Коробка передач

Остров

Пожалуйста, нажмите кнопку "Получить предложение" ниже, чтобы сообщить нам ваши конкретные требования, и наша инженерная команда будет работать с вами, чтобы разработать идеальное решение для вашего приложения.

Получить цитату
