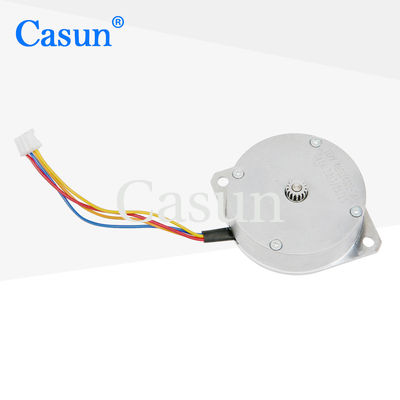

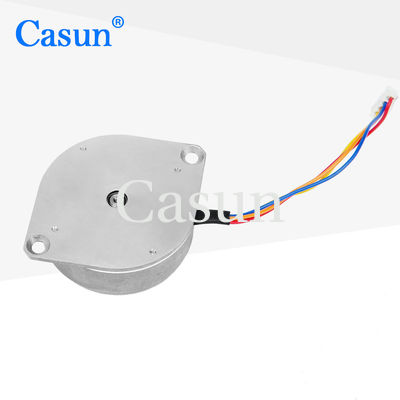

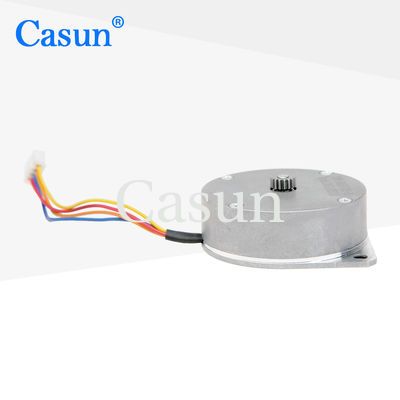

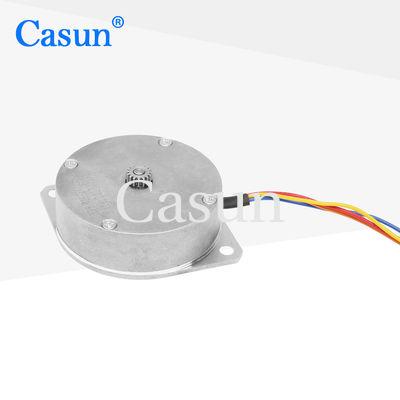

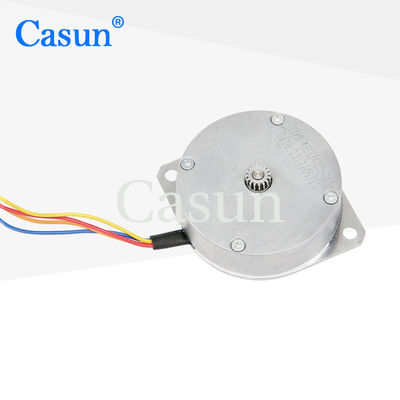

Мотор шага степени 100mN мотора 1,8 блинчика Casun 3.2V Stepper плоский

Мотор шага степени 100mN мотора 1,8 блинчика Casun 3.2V Stepper плоский

Наименование марки:	Casun
Номер модели:	46SHY4001-3A
МОК:	1 шт.
Цена:	$13.8-$15.38
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

Мотор блинчика Casun 3.2V Stepper

плоский мотор шага 100mN

Мотор шага Casun плоский

Характер продукции

Касунский крошечный двигатель 3.2В 1,8 градуса 100mN

Серия гибридных шаговых двигателей предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.

Выберите базовую версию или запросите свою собственную настройку.

Особенности:

Биполярные или однополярные версии доступны
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Настройки по запросу

Размеры

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	46 мм
Количество фаз	Фаза 2
Номинальный ток	1.0Ампер
Поддерживающий момент	100 мН.м
Сопротивление	3.2 ом
Индуктивность	20,7 мГц.
Инерция ротора	11 г-см2
Масса двигателя	00,1 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Длина двигателя	Текущий	Поддерживающий момент

P28SHD4611	9.5 мм	0.5А	16mN.m

P28SHD4701	10.6 мм	0.5А	20 мН.м

P28SHD4750	13-15 мм	0.5А	25mN.m

P28SHD4950	17.9 мм	0.5А	35mN.m

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Мотор шага степени 100mN мотора 1,8 блинчика Casun 3.2V Stepper плоский 1

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
