круга 500V Cctv Nema 23 блинчика 57mm мотор DC Stepper Stepper

круга 500V Cctv Nema 23 блинчика 57mm мотор DC Stepper Stepper

Наименование марки:	Casun
Номер модели:	57SHY4001-2A6
МОК:	1 шт.
Цена:	$12.3-13.8
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

Nema 23 блинчика Stepper

Nema 23 блинчика 57mm

Мотор DC блинчика 500V Stepper

Характер продукции

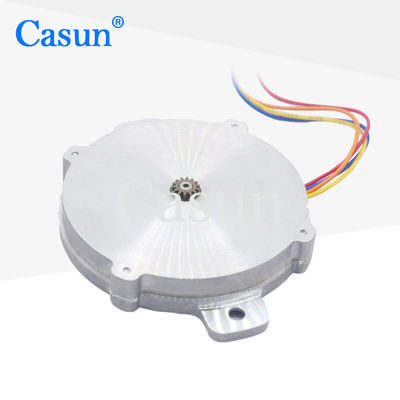

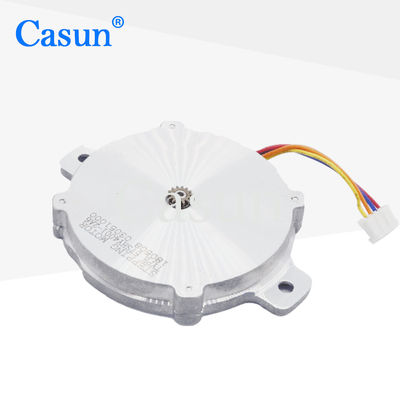

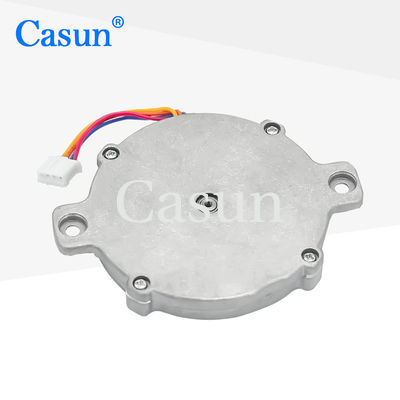

57-мм шаговый двигатель Nema 23 Pancake CCTV, круглый, 500 В постоянного тока

NEMA23 57-мм шаговый двигатель Pancake CCTV, 1,8 градуса, круглый, 500 В постоянного тока

Серия гибридных шаговых двигателей предлагает мощный удерживающий момент в различных размерах. Используйте с драйвером микрошага для уменьшения вибрации и достижения более высокого разрешения шага. Выберите базовую версию или запросите собственную конфигурацию.

Основные характеристики

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Доступны версии с одним или двойным валом
Сертификаты CE и RoHS
Изготовление на заказ по запросу

Размеры

Технические характеристики двигателя

Угол шага	1,8°
Размер корпуса	57 мм
Количество фаз	2 фазы
Номинальный ток	0,8 А
Удерживающий момент	60 мН·м
Сопротивление	3,5 Ом
Индуктивность	1,8 мГн
Инерция ротора	15 г·см²
Вес двигателя	75 г
Количество выводов	4
Подключение	Биполярное

Рабочие характеристики

Угол шага	1,8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Доступные модели

Модель	Длина двигателя	Ток	Удерживающий момент
P28SHD4611	9,5 мм	0,5 А	16 мН·м
P28SHD4701	10,6 мм	0,5 А	20 мН·м
P28SHD4750	13-15 мм	0,5 А	25 мН·м
P28SHD4950	17,9 мм	0,5 А	35 мН·м

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, выводные провода с особыми требованиями, разъемы и многое другое.

Энкодер

Тормоз

Редуктор

Вал
