Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Гибридный шаговый двигатель
Created with Pixso.

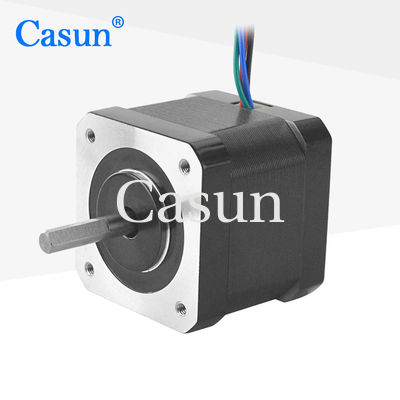

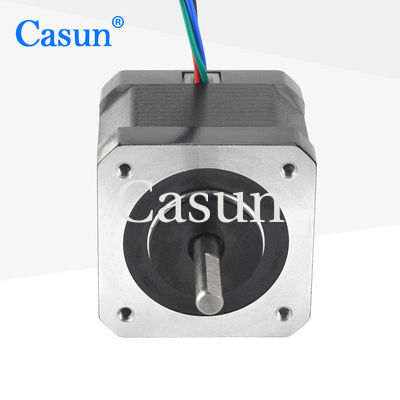

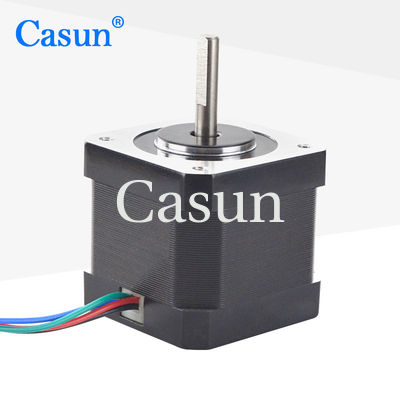

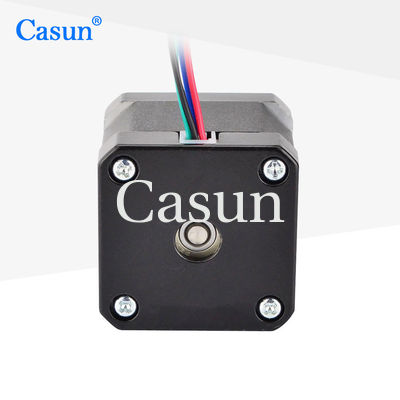

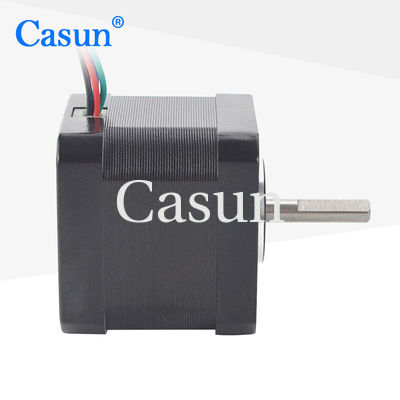

МОТОР 1.8° 42 STEPPER 42×42×40mm 1.2A 0.45Nm NEMA 17】 【42SHD4269 ДВУХФАЗОВЫЕ для робота

Имя

МОТОР 1.8° 42 STEPPER 42×42×40mm 1.2A 0.45Nm NEMA 17】 【42SHD4269 ДВУХФАЗОВЫЕ для робота

Наименование марки: Casun
Номер модели: 42SHD4269-22BH
МОК: 1pc
Цена: $3.14-$5
Условия оплаты: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Подробная информация
Характер продукции
Подробная информация
Место происхождения:
Китай
Сертификация:
CE,ROSH,ISO
Ангел шага:
1.8°
Удержание вращающего момента:
450mN.m
Настоящий:
1.2A
Длина двигателя:
40mm
Вал:
Филируя плоская длина вала 22mm
Customized:
The motor can be designed &manufactured with customized request.
Упаковывая детали:
Коробка: 36x29x14cm
Выделить:

42×42×40 мм NEMA 17 шаговый двигатель

,

42SHD4269 NEMA 17 Степной двигатель

,

1.2A NEMA 17 Шаговый двигатель

Характер продукции

Шаговый двигатель NEMA 17 имеет высокий статический выходной крутящий момент и не зависит от изменений нагрузки.

Используйте с микрошаговым драйвером для снижения вибрации и достижения более высокого шагового разрешения.

Выберите базовую версию или запросите собственную индивидуальную конфигурацию.



Функции:

  • Индивидуальные настройки по запросу

  • Требуются дилеры!

  • Доступны в версиях с одним или двумя валами

  • Профессиональные исследования и разработки производства

  • В разных ситуациях может потребоваться конкретная модель шагового двигателя.





Технические характеристики двигателя



Шаг Ангел

1,8°

Размер кадра

40 мм

Количество фаз

2 фазы

Номинальный ток

1,2 А

удерживающий крутящий момент

450 мН.м

Сопротивление

6,4 Ом

Индуктивность

9,0 мГн

Инерция ротора

57 г-см²

Вес двигателя

0,3 кг

Количество лидов

4

Связь

биполярный

Появление

МОТОР 1.8° 42 STEPPER 42×42×40mm 1.2A 0.45Nm NEMA 17】 【42SHD4269 ДВУХФАЗОВЫЕ для робота 0

Размеры

МОТОР 1.8° 42 STEPPER 42×42×40mm 1.2A 0.45Nm NEMA 17】 【42SHD4269 ДВУХФАЗОВЫЕ для робота 1


Эксплуатационные характеристики

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 °C до 50 °C

Температура хранения -20: °C до 100°C

Диапазон влажности (%): 85% или меньше, без конденсации

Изоляция провода магнита: класс B 130 градусов C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.







Кривые крутящего момента













Подмодели

Модель удерживающий крутящий момент Угол шага Длина двигателя Тип вала Номинальный ток
42СХД4950 0,13 Нм 1,8° 20мм D Вал-20мм 1,0 А
42СХД4003 0,26 Нм 1,8° 34мм D Вал-20мм 0,4 А
42СХД0261 0,45 Нм 1,8° 40мм D Вал-20мм 1,68 А
42СХД4425 0,59 Нм 1,8° 48мм D Вал-24мм 2,0 А
42СХД4813 0,8 Нм 1,8° 60мм D Вал-24мм 2,1 А





Скачать

Если наш стандартный двигатель не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями


Индивидуальный контент включает, помимо прочего, специальные валы, параметры намотки, установочные размеры, подводящие провода с особыми требованиями, разъемы и т. д.

Параметры:

Кодер

Тормоз

Коробка передач

Вал
МОТОР 1.8° 42 STEPPER 42×42×40mm 1.2A 0.45Nm NEMA 17】 【42SHD4269 ДВУХФАЗОВЫЕ для робота 2 МОТОР 1.8° 42 STEPPER 42×42×40mm 1.2A 0.45Nm NEMA 17】 【42SHD4269 ДВУХФАЗОВЫЕ для робота 3 МОТОР 1.8° 42 STEPPER 42×42×40mm 1.2A 0.45Nm NEMA 17】 【42SHD4269 ДВУХФАЗОВЫЕ для робота 4 МОТОР 1.8° 42 STEPPER 42×42×40mm 1.2A 0.45Nm NEMA 17】 【42SHD4269 ДВУХФАЗОВЫЕ для робота 5



Пожалуйста, нажмите "Получить цитату"кнопка ниже, чтобы сообщить нам ваши требования.



Бирки:

2 Phase Bipolar Stepper Motor

Nema 6 Bipolar Stepper Motor

42×42×40 мм NEMA 17 шаговый двигатель
