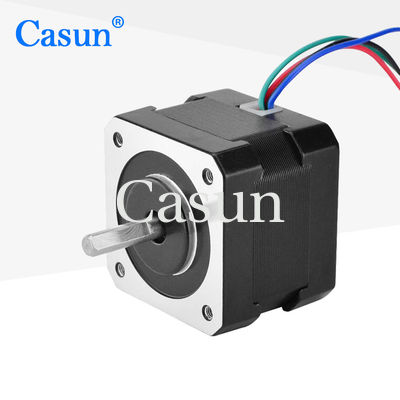

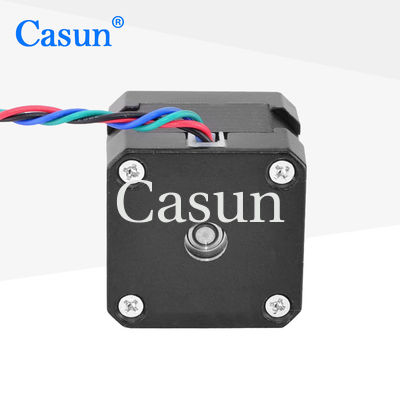

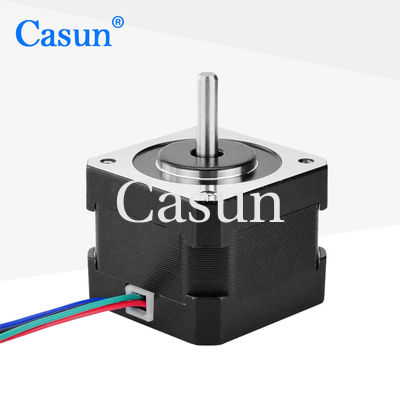

42x42x34 мм 2 фазы 1.8 градуса Nema 17 шагового двигателя 12В постоянного тока с CE для робота

42x42x34 мм 2 фазы 1.8 градуса Nema 17 шагового двигателя 12В постоянного тока с CE для робота

Наименование марки:	Casun
Номер модели:	42SHD4077-24BH
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

192mN.m

Текущий:

0.24A

Длина двигателя:

34 мм

Вал:

Филируя плоская длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

12 В постоянного тока NEMA 17 шаговый двигатель

Характер продукции

42x42x34мм 2-фазный шаговый двигатель Nema 17 с углом шага 1,8 градуса, 12 В постоянного тока, с сертификатом CE для роботов

Шаговый двигатель NEMA 17 обеспечивает очень точное управление движением с разрешением до микрометров. С помощью импульсного управления легко достичь сложных траекторий движения.

Ключевые особенности

Доступны биполярные или униполярные версии
Каждая из наших моделей шаговых двигателей подходит для широкого спектра применений
Мы открыты для различных вариантов контрактного производства
Сертифицировано CE и RoHS
Изготовление на заказ по запросу

Внешний вид

Размеры

Спецификации двигателя

Угол шага	1,8°
Размер рамы	42 мм
Количество фаз	2 фазы
Номинальный ток	0,24 А
Удерживающий момент	192 мН·м
Сопротивление	50 Ом
Индуктивность	55 мГн
Инерция ротора	38 г·см²
Вес двигателя	0,2 кг
Количество выводов	4
Подключение	Биполярное

Рабочие характеристики

Угол шага: 1,8°
Максимальная температура: 80°C максимум
Температура окружающей среды: от -20°C до 50°C
Температура хранения: от -20°C до 100°C
Диапазон влажности: 85% или менее, без конденсации
Изоляция обмотки: Класс B 130°C
Сопротивление изоляции: 100 МОм при 500 В постоянного тока
Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Кривые крутящего момента

Данные кривых крутящего момента доступны по запросу.

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0,13 Н·м	1,8°	20 мм	D-образный вал-20 мм	1,0 А
42SHD4003	0,26 Н·м	1,8°	34 мм	D-образный вал-20 мм	0,4 А
42SHD0261	0,45 Н·м	1,8°	40 мм	D-образный вал-20 мм	1,68 А
42SHD4425	0,59 Н·м	1,8°	48 мм	D-образный вал-24 мм	2,0 А
42SHD4813	0,8 Н·м	1,8°	60 мм	D-образный вал-24 мм	2,1 А

Варианты индивидуализации

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, монтажные размеры, выводы с особыми требованиями, разъемы и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку «Получить предложение» ниже, чтобы сообщить нам о ваших требованиях.

Получить предложение
