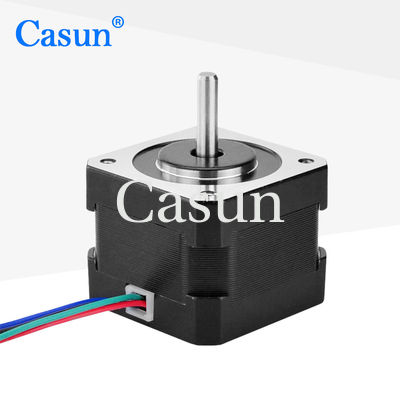

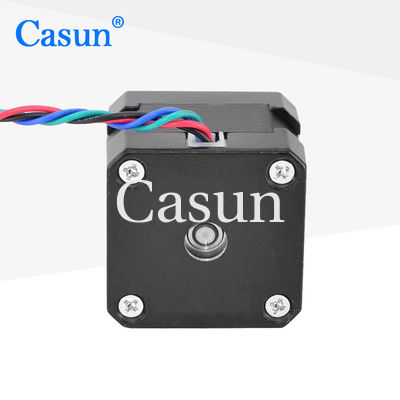

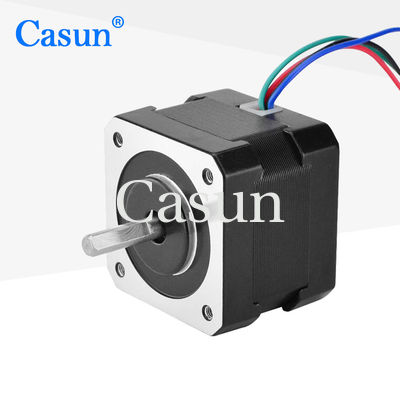

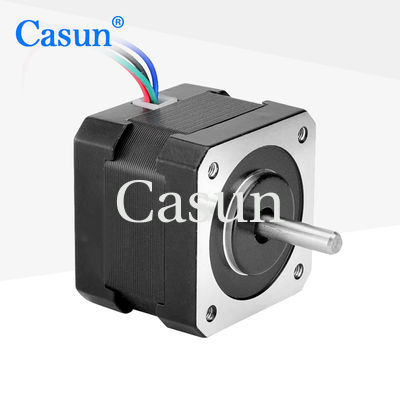

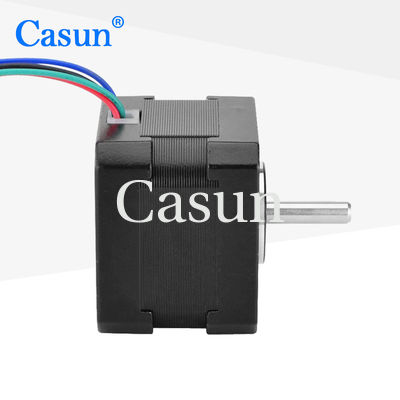

Гибридный NEMA 17 шаговой мотор высокий крутящий момент 320mN.m 4 провода с CE ROHS

Гибридный NEMA 17 шаговой мотор высокий крутящий момент 320mN.m 4 провода с CE ROHS

Наименование марки:	Casun
Номер модели:	42СХД4079-24БХ
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

320mN.m

Текущий:

1,33 А

Длина двигателя:

34 мм

Вал:

Филируя плоская длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

4 привода NEMA 17 шаговый двигатель

CE ROHS NEMA 17 Шаговый двигатель

Высокий крутящий момент NEMA 17 шаговый двигатель

Характер продукции

Гибридный шаговый двигатель NEMA 17 с высоким крутящим моментом 320 мН.м, 4 провода, с сертификатами CE ROHS

Обзор продукта

Платформа точного позиционирования NEMA 17 в электронном производстве, производстве полупроводников и оптическом оборудовании. Используется в текстильном оборудовании для контроля натяжения нитей, подачи тканей и позиционирования ножниц.

Ключевые особенности

Доступны биполярные или униполярные версии
Мы предоставляем индивидуальные услуги и приветствуем контрактное производство
Наша команда инженеров свяжется с вами в течение 48 часов, чтобы предложить оптимальное решение
Одобрено CE и RoHS
Индивидуальные настройки по запросу

Спецификации двигателя

Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	1.33 А
Удерживающий момент	320 мН.м
Сопротивление	2.7 Ом
Индуктивность	4.2 мГн
Инерция ротора	38 г-см²
Вес двигателя	0.2 кг
Количество проводов	4
Подключение	Биполярное

Внешний вид и размеры

Рабочие характеристики

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Доступные подмодели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м	1.8°	20 мм	D-вал-20 мм	1.0 А
42SHD4003	0.26 Н.м	1.8°	34 мм	D-вал-20 мм	0.4 А
42SHD0261	0.45 Н.м	1.8°	40 мм	D-вал-20 мм	1.68 А
42SHD4425	0.59 Н.м	1.8°	48 мм	D-вал-24 мм	2.0 А
42SHD4813	0.8 Н.м	1.8°	60 мм	D-вал-24 мм	2.1 А

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по вашим требованиям. Индивидуальные настройки включают, но не ограничиваются: специальные валы, параметры обмотки, установочные размеры, провода с особыми требованиями, разъемы и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Получить предложение

Пожалуйста, нажмите кнопку «Получить предложение» выше, чтобы сообщить нам о ваших требованиях.
