Высокий крутящий момент биполярный 1,8 градуса 42X42 мм NEMA 17 Гибридный шаговый мотор для комплектного управления

Высокий крутящий момент биполярный 1,8 градуса 42X42 мм NEMA 17 Гибридный шаговый мотор для комплектного управления

Наименование марки:	Casun
Номер модели:	42СХД0234-24БХ
МОК:	1pc
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

10,8°

Поддерживающий момент:

420мН.м

Текущий:

1.2А

Длина двигателя:

40 мм

Остров:

Филируя плоская длина вала 24mm

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 36x29x14cm

Выделить:

42х42мм гибридный шаговый двигатель NEMA 17

Гибридный шаговый двигатель NEMA 17

Характер продукции

Подходит для различных промышленных и коммерческих применений, таких как управление клапанами, станки с ЧПУ, деревообрабатывающие машины, текстильные машины и т. д.

Использование с микростеппинг-дирижером для уменьшения вибрации и достижения более высокого разрешения шага.

Особенности:

Установлен в Китае в течение 12 лет и обслуживает более 800 клиентов
Гибридная конструкция шагового двигателя
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
Ищу дистрибьюторов!

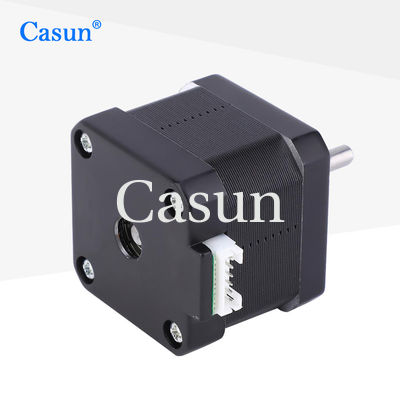

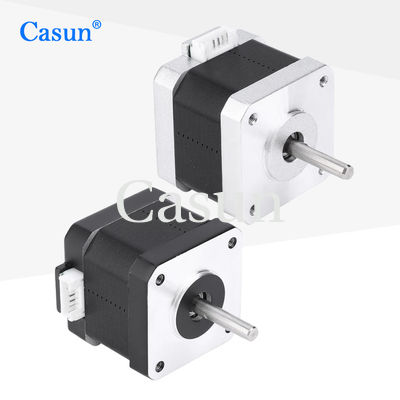

Внешний вид

Высокий крутящий момент биполярный 1,8 градуса 42X42 мм NEMA 17 Гибридный шаговый мотор для комплектного управления 0

Размеры

Высокий крутящий момент биполярный 1,8 градуса 42X42 мм NEMA 17 Гибридный шаговый мотор для комплектного управления 1

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	40 мм
Количество фаз	Фаза 2
Номинальный ток	1.2 А
Поддерживающий момент	420 мН.м
Сопротивление	3.2 Ом
Индуктивность	60,0 мГ
Инерция ротора	57 г/см2
Масса двигателя	00,3 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м.	10,8°	20 мм	D вал 20 мм	1.0A
42SHD4003	0.26 Н.м.	10,8°	34 мм	D вал 20 мм	0.4А
42SHD0261	0.45 Н.м.	10,8°	40 мм	D вал 20 мм	1.68А
42SHD4425	0.59 Н.м.	10,8°	48 мм	D вал - 24 мм	2.0A
42SHD4813	00,8 Н.м.	10,8°	60 мм	D вал - 24 мм	2.1А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
