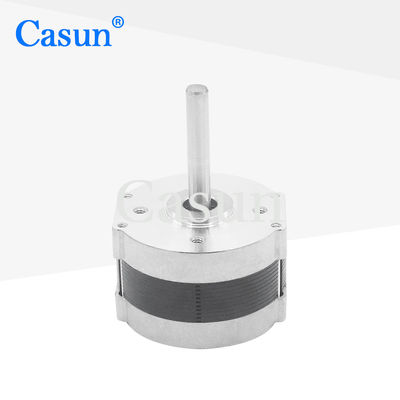

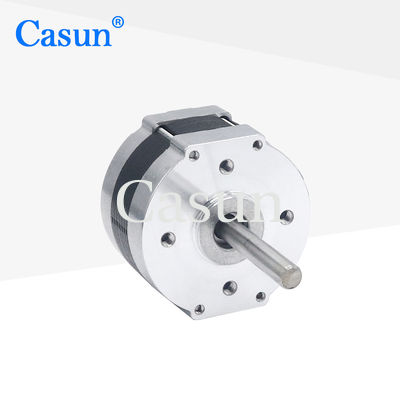

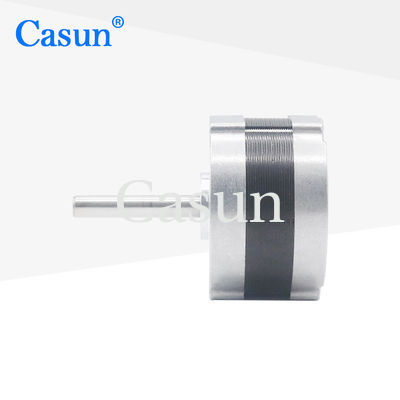

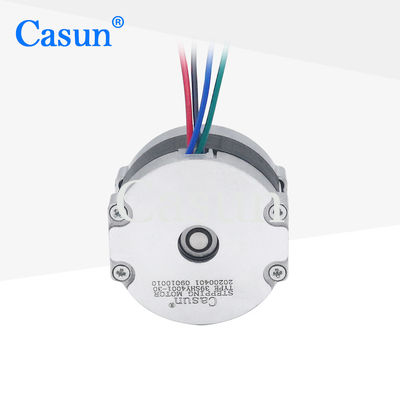

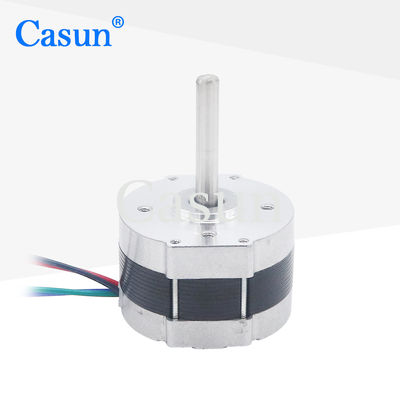

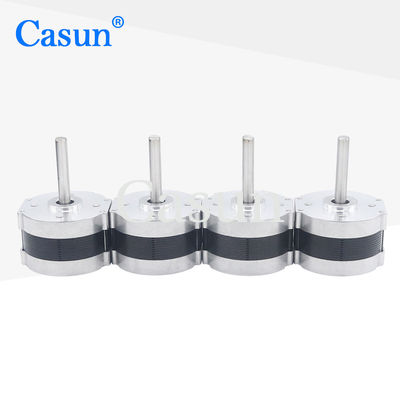

39х39мм 0,12Н.М Четырехпроводный шаговой двигатель двухфазный NEMA 16 CE RoHS

39х39мм 0,12Н.М Четырехпроводный шаговой двигатель двухфазный NEMA 16 CE RoHS

Наименование марки:	Casun
Номер модели:	39SHY4001-30
МОК:	1 шт.
Цена:	$4.14-$6.98
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

120mN.m

Текущий:

0,4а

Длина двигателя:

25 мм

Вал:

Круглая длина вала 30mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

39х39мм шаговой двигатель двухфазный

39мм Четырехпроволочный шаговый двигатель

0.12N.M Четырехпроводной шаговой двигатель

Характер продукции

39 мм шаговый мотор является меньшим типом шагового двигателя, который имеет некоторые уникальные преимущества по сравнению с другими большими шаговыми двигателями

Работая с низким энергопотреблением, он более энергоэффективен и энергоэффективен.

Особенности:

Биполярные или однополярные версии доступны
Каждая модель шагового двигателя используется в различных ситуациях.
Доступно в одно- или двуствольной версии
Одобрение CE и RoHS
В течение 48 часов один из наших инженеров свяжется с вами с лучшим вариантом.

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	39 мм
Количество фаз	Фаза 2
Номинальный ток	0.4 А
Поддерживающий момент	120 мН.м
Сопротивление	230,3 ом
Индуктивность	190,8 мГ
Инерция ротора	20 г-см2
Масса двигателя	0.17 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Внешний вид

Размеры

39х39мм 0,12Н.М Четырехпроводный шаговой двигатель двухфазный NEMA 16 CE RoHS 1

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
39SHD0001-20	100 мН.м	10,8°	20 мм	Круглый вал 20 мм	0.48А
39SHD0504-20	100 мН.м	10,8°	22 мм	Круглый вал 20 мм	0.4А
39SHD0611-20	200 мН.м	10,8°	25 мм	Круглый вал 20 мм	0.4А
39SHD0302-20	220mN.m	10,8°	34 мм	Круглый вал 20 мм	0.4А
39SHD0401-24	220mN.m	10,8°	38 мм	Круглый вал 24 мм	0.4А
39SHD0801-24B	220mN.m	10,8°	48 мм	D вал 24 мм	0.4А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.

Бирки:

2 - мотор участка двухполярный stepper

Нема 6 Биполярный шаговый двигатель

39х39мм шаговой двигатель двухфазный
