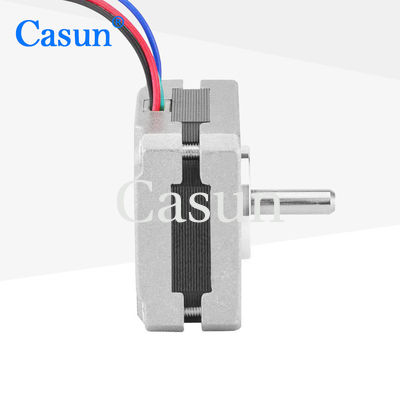

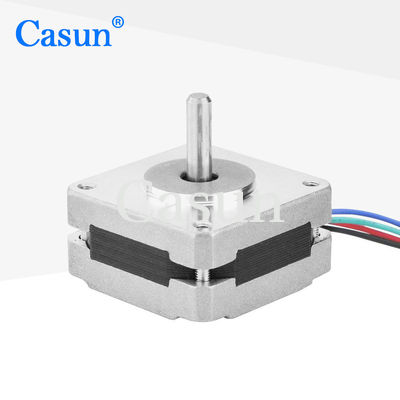

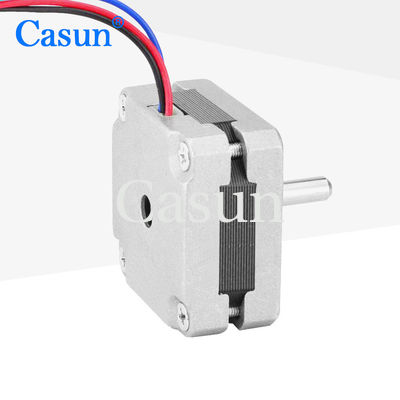

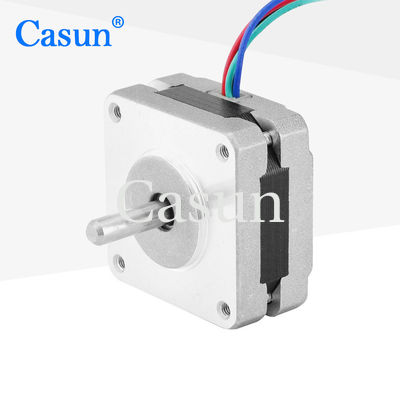

мотор мотора 12.6V NEMA16 принтера 3D 100mN.M Stepper четырехфазный Stepper

мотор мотора 12.6V NEMA16 принтера 3D 100mN.M Stepper четырехфазный Stepper

Наименование марки:	Casun
Номер модели:	39СХД0515-20
МОК:	1 шт.
Цена:	$4.14-$6.98
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

100mN.m

Текущий:

0,28 А

Длина двигателя:

22 мм

Вал:

Круглая длина вала 20mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Выделить:

мотор принтера 3D 100mN.M Stepper

мотор 12.6V принтера 3D Stepper

Четырехфазный Stepper мотор NEMA16

Характер продукции

Подход к управлению 39-мм шаговым двигателем также довольно прост и включает только отправку двигателю импульсного сигнала.

Этот метод прост в использовании и достаточно прост в изучении.

Долгий срок службы и надежная эксплуатация обеспечивают долгосрочную надежность.

Особенности:

С 12-летней историей в Китае и более чем 800 клиентов обслуживаются
Профессиональный специалист по решениям для трансмиссии
Доступно в вариациях с одним или двумя валами
Одобрение CE и RoHS
Мы предоставляем индивидуальные услуги и приветствуем контрактное производство

Спецификации двигателя

Степь Ангел	1.8 °
Размер рамы	39 мм
Количество фаз	Фаза 4
Номинальный ток	0.28 А
Поддерживающий момент	100 мН.м.
Сопротивление	45 ом
Индуктивность	20 мГ
Инерция ротора	15 г-см2
Масса двигателя	0.17 кг
Количество потенциальных клиентов	4
Соединение	Биполярный

Внешний вид

Размеры

мотор мотора 12.6V NEMA16 принтера 3D 100mN.M Stepper четырехфазный Stepper 1

Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Кривые крутящего момента

Подмодели

Модель	Поддерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
39SHD0001-20	100 мН.м	10,8°	20 мм	Круглый вал 20 мм	0.48А
39SHD0504-20	100 мН.м	10,8°	22 мм	Круглый вал 20 мм	0.4А
39SHD0611-20	200 мН.м	10,8°	25 мм	Круглый вал 20 мм	0.4А
39SHD0302-20	220mN.m	10,8°	34 мм	Круглый вал 20 мм	0.4А
39SHD0401-24	220mN.m	10,8°	38 мм	Круглый вал 24 мм	0.4А
39SHD0801-24B	220mN.m	10,8°	48 мм	D вал 24 мм	0.4А

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:

Кодировщик	Тормоз	Коробка передач	Остров

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.

Бирки:

2 - мотор участка двухполярный stepper

Нема 6 Биполярный шаговый двигатель

мотор принтера 3D 100mN.M Stepper
