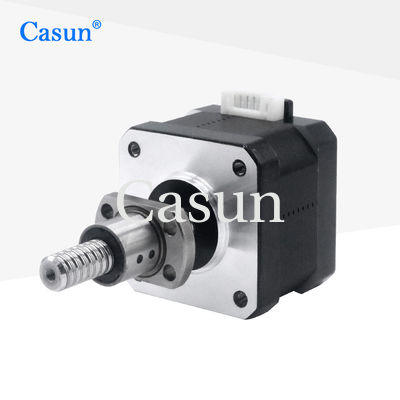

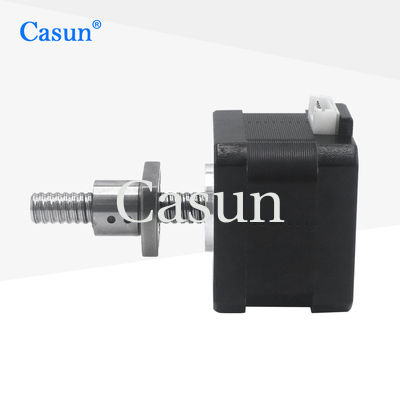

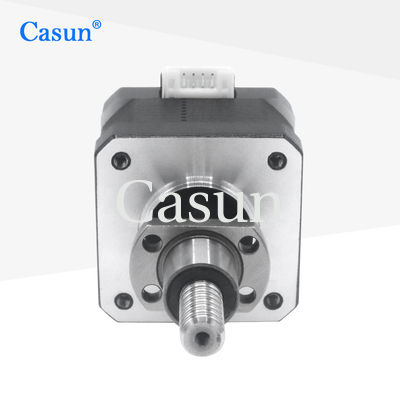

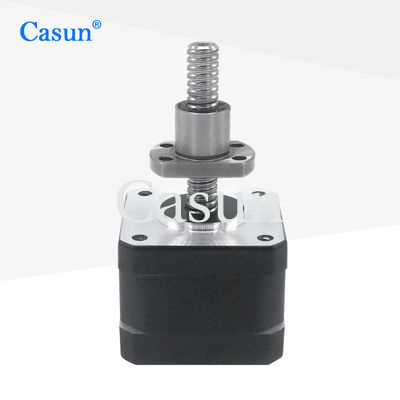

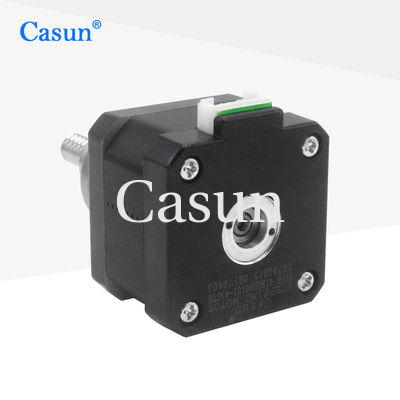

мотор винта шарика NEMA 17 42x42mm Stepper с мотором линейного привода SFK0802

мотор винта шарика NEMA 17 42x42mm Stepper с мотором линейного привода SFK0802

Наименование марки:	Casun
Номер модели:	42SHD00101-45GTH
МОК:	1 шт.
Цена:	$9.68-$14
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Длина винта:

45 мм

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Коробка: 38x29xc14m

Поставка способности:

40000+PCS+месяц

Выделить:

винт шарика NEMA 17 42x42mm

Мотор винта шарика NEMA 17 Stepper

Мотор линейного привода SFK0802

Характер продукции

Шаговый двигатель NEMA 17 с шарико-винтовой передачей 42x42 мм с линейным приводом SFK0802

Конструкция шарико-винтовой передачи NEMA 17 отличается низким коэффициентом трения, что обеспечивает более высокую эффективность движения и механическую эффективность при одновременном снижении энергопотребления приводной системы.

Ключевые особенности

Доступны биполярные или униполярные версии
Простая и компактная конструкция для легкой установки и обслуживания
Доступны версии с одним или двумя валами
Высокая точность, высокая эффективность, хорошее сопротивление кручению и простота установки
Возможны индивидуальные настройки по запросу

Размеры

Характеристики двигателя

Угол шага	1.8°
Размер корпуса	42 мм
Количество фаз	2 фазы
Номинальный ток	1.68A
Удерживающий момент	320 мН.м
Сопротивление	1.5 Ом
Индуктивность	2.5 мГн
Момент инерции ротора	38 г-см²
Вес двигателя	0.23 кг
Ходовой винт	Шарико-винтовая передача SFK0802
Подключение	Биполярное

Рабочие характеристики

Угол шага: 1.8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20°C до 50°C

Температура хранения: от -20°C до 100°C

Диапазон влажности: 85% или менее, без конденсации

Изоляция обмотки: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В постоянного тока в течение 1 мин

Радиальный люфт вала: 0.02Макс. (нагрузка 450 г)

Осевой люфт вала: 0.08Макс. (нагрузка 450 г)

Макс. радиальная сила: 28Н (20 мм от фланца)

Макс. осевая сила: 10Н

Доступные модели

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0.13 Н.м	1.8°	20 мм	D-образный вал-20 мм	1.0A
42SHD4003	0.26 Н.м	1.8°	34 мм	D-образный вал-20 мм	0.4A
42SHD0261	0.45 Н.м	1.8°	40 мм	D-образный вал-20 мм	1.68A
42SHD4425	0.59 Н.м	1.8°	48 мм	D-образный вал-24 мм	2.0A
42SHD4813	0.8 Н.м	1.8°	60 мм	D-образный вал-24 мм	2.1A

Индивидуальные решения для двигателей

Если наши стандартные двигатели не соответствуют вашим потребностям, мы можем изготовить двигатель по вашим требованиям.

Индивидуальные настройки включают, но не ограничиваются, специальными валами, параметрами обмотки, установочными размерами, выводными проводами с особыми требованиями, разъемами и т. д.

Доступные опции

Энкодер

Тормоз

Редуктор

Вал

Готовы обсудить ваши конкретные требования?

Получить предложение
