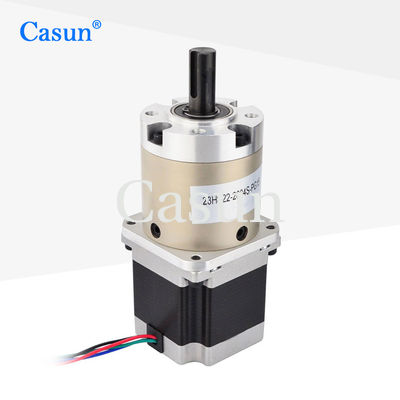

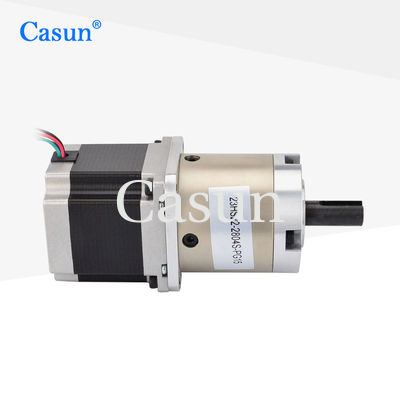

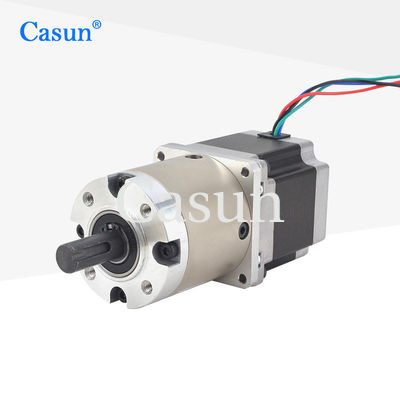

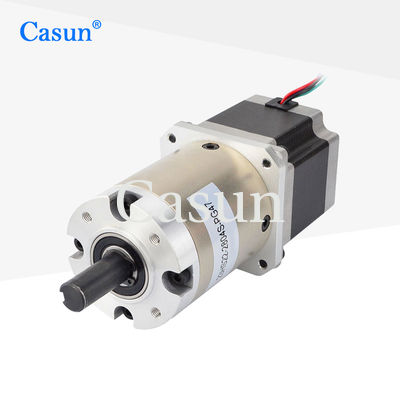

Мотор 23HS22-280 планетарной коробки передач NEMA 23 1:64 коэффициента уменьшения шестерни Stepper для руки медицинского прибора CNC робототехнической

Мотор 23HS22-280 планетарной коробки передач NEMA 23 1:64 коэффициента уменьшения шестерни Stepper для руки медицинского прибора CNC робототехнической

Наименование марки:	Casun
Номер модели:	57SHD4425-46G
МОК:	1 шт.
Цена:	$22.49-$27
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROSH,ISO

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картон: 38x29x18 см

Поставка способности:

40000+PCS+месяц

Выделить:

Мотор Casun Stepper для робототехнической руки

NEMA 23 Casun зацепил Stepper мотор

Мотор коробки передач Stepper для робототехнической руки

Характер продукции

Шаговый двигатель с планетарным редуктором NEMA 23

Шаговый двигатель NEMA 23 с планетарным редуктором и передаточным числом 1:64, модель 23HS22-280 для станков с ЧПУ, медицинского оборудования, роботизированных манипуляторов

Обзор продукта

Редукторный двигатель NEMA 23 снижает скорость и увеличивает крутящий момент посредством планетарного редукционного механизма, обеспечивая больший крутящий момент на низких скоростях для применений, требующих высокого выходного крутящего момента. Идеально подходит для станков, автоматизированных производственных линий, 3D-принтеров и систем промышленной автоматизации.

Ключевые особенности

Доступны в униполярной или биполярной конфигурации
Множество международных сертификатов для электроники и высокотехнологичных устройств
Доступны версии с одним или двумя валами
Контрактное производство и специализированные услуги
Возможность индивидуальной настройки по запросу

Размеры

Спецификации двигателя

Угол шага	1.8°
Размер корпуса	57 мм
Количество фаз	2 фазы
Номинальный ток	2.8 А
Удерживающий момент	1250 мН.м
Сопротивление	0.9 Ом
Индуктивность	2.5 мГн
Инерция ротора	260 г-см²
Вес двигателя	1.1 кг
Передаточное число редуктора	46.66:1
Подключение	Биполярное

Рабочие характеристики

Двигатель

Угол шага	1.8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Редуктор

Материал корпуса	Металл
Подшипник на выходе	Шариковые подшипники
Макс. радиальная нагрузка (12 мм от фланца)	≤250Н
Макс. осевая нагрузка на вал	≤100Н
Радиальный люфт вала (близко к фланцу)	≤0.08мм
Осевой люфт вала	≤0.4мм
Люфт без нагрузки	≤2.5°

Доступные модели

Длина двигателя	Длина редуктора	Соотношение	Эффективность
41 мм	48 мм	3.6	90%
54 мм		4.25	90%
76 мм		12.96	80%
83 мм		15.3	80%
100 мм		18.1	80%
Различная длина	60 мм	46.66	70%
Различная длина	72 мм	55.08 - 76.77	70%

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим требованиям, мы можем изготовить двигатель по вашим спецификациям. Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, выводными проводами с особыми требованиями, разъемами и многим другим.

Энкодер

Тормоз

Редуктор

Вал

Пожалуйста, нажмите кнопку ниже, чтобы сообщить нам о ваших требованиях и получить индивидуальное предложение.

Получить предложение
