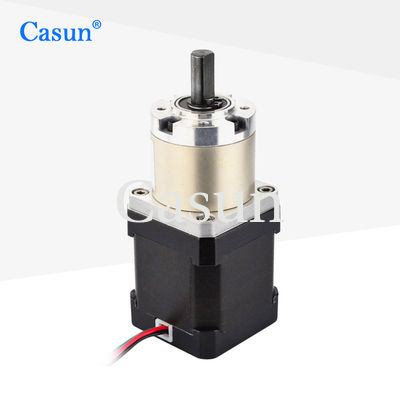

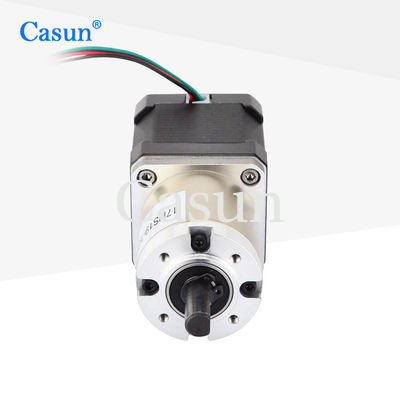

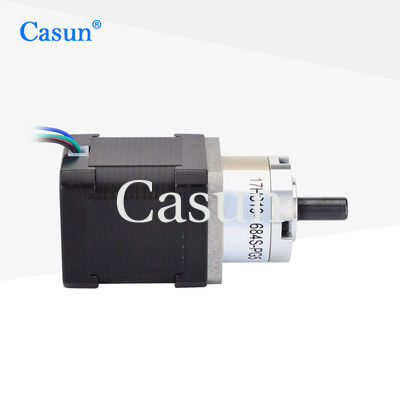

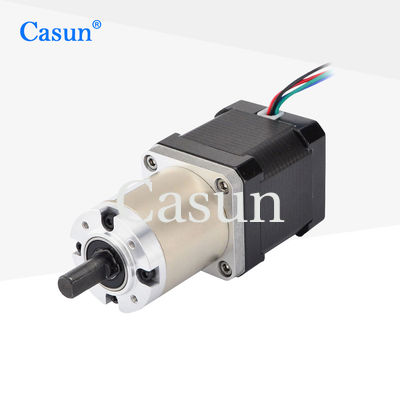

Шаговый двигатель с редуктором Nema 17, 42x42x48 мм, 1,8 градуса, 2 фазы, удерживающий крутящий момент 440 мН·м

Шаговый двигатель с редуктором Nema 17, 42x42x48 мм, 1,8 градуса, 2 фазы, удерживающий крутящий момент 440 мН·м

Наименование марки:	Casun
Номер модели:	42SHD4419-51G
МОК:	1pc
Цена:	$16.49-$24.14
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+Month

Подробная информация

Характер продукции

Подробная информация

Place of Origin:

CHINA

Сертификация:

CE,ROHS,ISO

Удержание вращающего момента:

440mN.m

Подводящий провод:

Длина:

48mm

Расклассифицированное течение:

1.68A

Расклассифицированное напряжение тока:

12V

Коэффициент уменьшения шестерни:

50.9:1

Customized:

The motor can be designed &manufactured with customized request.

Упаковывая детали:

Коробка: 36x29x14cm

Выделить:

1.8Deg NEMA 17 зацепил Stepper мотор

Зацепленный Stepper мотор двухфазовый

зацепленный NEMA 17 42x42x48mm

Характер продукции

Шаговый двигатель с замедлением 42 мм сочетает в себе характеристики шаговых двигателей и редукторов, обеспечивая точное управление позиционированием, и подходит для приложений, требующих высокоточного позиционирования.

Управление с разомкнутым контуром устраняет необходимость обратной связи по положению, тем самым снижая энергопотребление.

Функции:

Доступны биполярные или монополярные версии
Мы предлагаем индивидуальные услуги и принимаем контрактное производство.Требуются дилеры!!
Доступны в версиях с одним или двумя валами
Профессиональный специалист по решениям для трансмиссии
Индивидуальные настройки по запросу

Размеры

Технические характеристики двигателя

Шаг Ангел	1,8°
Размер кадра	42 мм
Количество фаз	2 фазы
Номинальный ток	1,68 А
удерживающий крутящий момент	440 мН.м
Сопротивление	1,65 часа
Индуктивность	2,8 мГн
Инерция ротора	38 г-см²
Вес двигателя	0,56 кг
Передаточное отношение	50,9:1
Связь	Биполярный

Эксплуатационные характеристики

Мотор

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 °C до 50 °C

Температура хранения -20: °C до 100°C

Диапазон влажности (%): 85% или меньше, без конденсации

Изоляция провода магнита: Класс B 130 градусов C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.

Коробка передач

Материал корпуса: металл
Подшипник на выходе: шарикоподшипники
Макс. Радиальная нагрузка (12 мм от фланца): ≤80 Н
Макс. осевая нагрузка вала: ≤30N
Радиальный люфт вала (рядом с фланцем):≤0,06 мм
Осевой люфт вала:≤0,3 мм
Люфт на холостом ходу: 1,5°

Кривые крутящего момента

Подмодели

Длина двигателя	Длина коробки передач	Райо	Эффективность
34 мм 40 мм 48 мм 60 мм	27,2 мм	3,71	90%
		5.18
	35 мм	13,76	80%
		19.2
		26,8
	42,7 мм	51	70%
		71
		99,5
		139

Скачать

Если наш стандартный двигатель не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Индивидуальный контент включает, помимо прочего, специальные валы, параметры намотки, установочные размеры, подводящие провода с особыми требованиями, разъемы и т. д.

Параметры:
Кодер |Тормоз |Коробка передач |Вал

Шаговый двигатель с редуктором Nema 17, 42x42x48 мм, 1,8 градуса, 2 фазы, удерживающий крутящий момент 440 мН·м 1

Пожалуйста, нажмите кнопку "Получить цитату"кнопка ниже, чтобы сообщить нам ваши требования.
