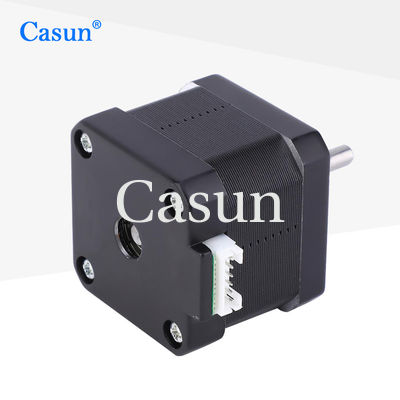

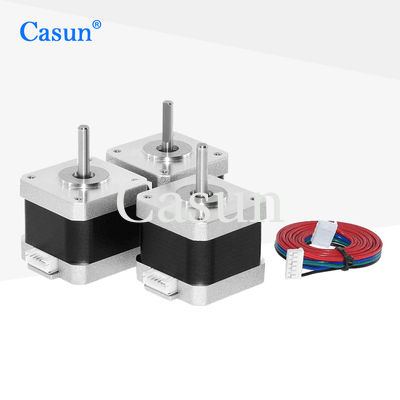

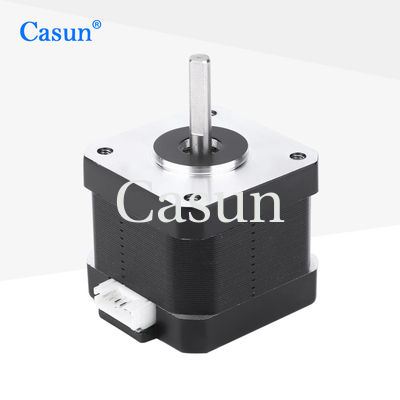

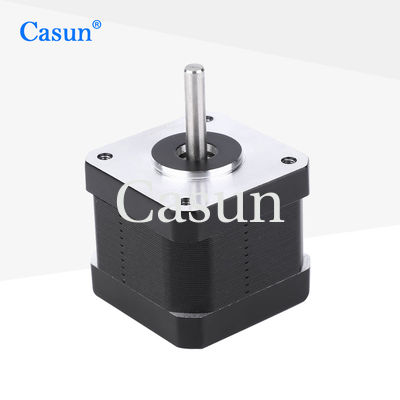

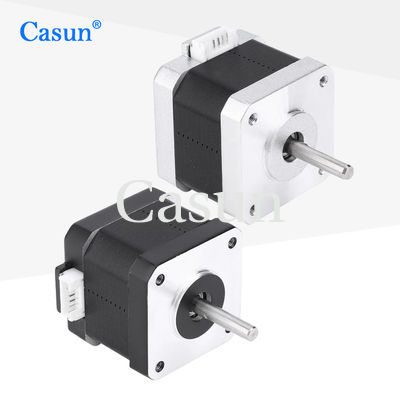

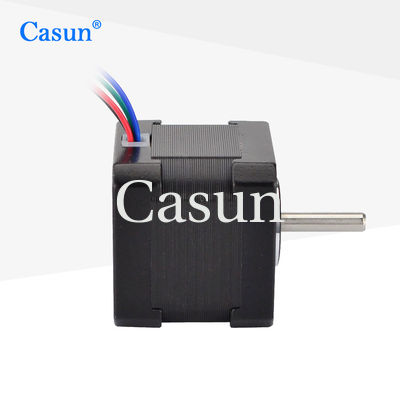

42X42X40mm 1.68A 2-фазный биполярный гибридный 12В постоянного тока NEMA 17 шаговый двигатель 17HS4401

42X42X40mm 1.68A 2-фазный биполярный гибридный 12В постоянного тока NEMA 17 шаговый двигатель 17HS4401

Наименование марки:	Casun
Номер модели:	42SHD0261-24BH
МОК:	1 шт.
Цена:	$3.14-$5
Условия оплаты:	D/A, T/T, L/C, D/P
Возможность поставки:	40000+PCS+месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS,ISO

Степ ангел:

1,8°

Удержание крутящего момента:

450mN.m

Текущий:

1.68А

Длина двигателя:

40 мм

Вал:

Филируя плоская длина вала 24mm

Индивидуальные:

Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.

Упаковывая детали:

Картонная коробка: 36x29x14 см

Поставка способности:

40000+PCS+месяц

Выделить:

42SHD0261 NEMA 17 Шаговый двигатель

Характер продукции

[42SHD0261] Шаговый двигатель 42x42x40 мм, 1,68 А, 2 фазы, биполярный, гибридный, 12 В постоянного тока, NEMA 17, модель 17HS4401

Обзор продукта

Шаговый двигатель размером 42 мм отличается превосходным качеством изготовления и дизайном, обеспечивая увеличенный срок службы и снижая вероятность отказов. Идеально подходит для принтеров, гравировальных станков, 3D-принтеров и роботизированных систем.

Доступны биполярные или униполярные версии
Гибридная конструкция шагового двигателя
Множество международных сертификатов для электротехнических и высокотехнологичных устройств
Сертифицировано CE и RoHS
Десятилетняя гарантия для уверенности в покупке

Технические характеристики двигателя

Угол шага	1,8°
Размер корпуса	40 мм
Количество фаз	2 фазы
Номинальный ток	1,68 А
Удерживающий момент	450 мН·м
Сопротивление	1,95 Ом
Индуктивность	4,4 мГн
Инерция ротора	57 г·см²
Вес двигателя	0, кг
Количество выводов	4
Подключение	Биполярное

Внешний вид и размеры

Рабочие характеристики

Угол шага	1,8°
Максимальная температура	80°C максимум
Температура окружающей среды	-20°C до 50°C
Температура хранения	-20°C до 100°C
Диапазон влажности	85% или менее, без конденсации
Изоляция обмотки	Класс B 130°C
Сопротивление изоляции	100 МОм при 500 В постоянного тока
Диэлектрическая прочность	500 В постоянного тока в течение 1 мин

Сравнение моделей

Модель	Удерживающий момент	Угол шага	Длина двигателя	Тип вала	Номинальный ток
42SHD4950	0,13 Н·м	1,8°	20 мм	D-образный вал - 20 мм	1,0 А
42SHD4003	0,26 Н·м	1,8°	34 мм	D-образный вал - 20 мм	0,4 А
42SHD0261	0,45 Н·м	1,8°	40 мм	D-образный вал - 20 мм	1,68 А
42SHD4425	0,59 Н·м	1,8°	48 мм	D-образный вал - 24 мм	2,0 А
42SHD4813	0,8 Н·м	1,8°	60 мм	D-образный вал - 24 мм	2,1 А

Варианты индивидуальной настройки

Если наш стандартный двигатель не соответствует вашим потребностям, мы можем изготовить двигатель по индивидуальному заказу в соответствии с вашими требованиями.

Индивидуальная настройка включает, но не ограничивается, специальными валами, параметрами обмотки, установочными размерами, проводами с особыми требованиями, разъемами и т. д.

Энкодер

Тормоз

Редуктор

Вал
